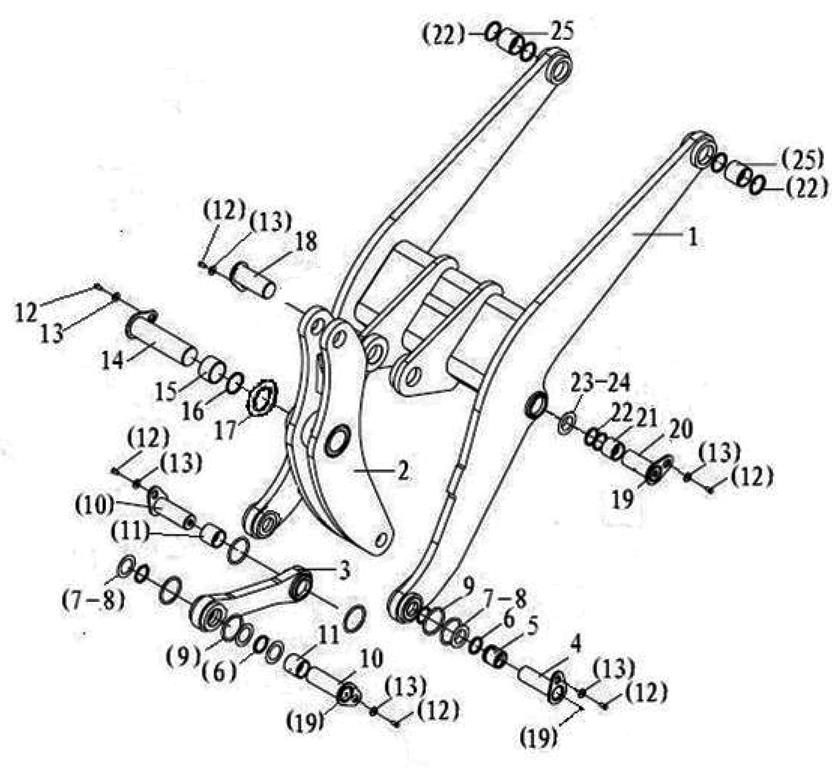

WORKING EQUIPMENT

← LIFTING CYLINDER （371368） BUCKET ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFT ARM

Каталожный номер:29150007901

Комплект:1

Примечание:

№ на схеме:1

Наименование:LIFT ARM

Каталожный номер:29150007901

Комплект:1

Примечание:

№ на схеме:2

Наименование:ROCKER ARM

Каталожный номер:29150007911

Комплект:1

Примечание:

№ на схеме:2

Наименование:ROCKER ARM

Каталожный номер:29150007911

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACE

Каталожный номер:29150010721

Комплект:1

Примечание:

№ на схеме:3

Наименование:BRACE

Каталожный номер:29150010721

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN LGB301-85*158*295-40Cr

Каталожный номер:4043000184

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIN LGB301-85*158*295-40Cr

Каталожный номер:4043000184

Комплект:2

Примечание:

№ на схеме:5

Наименование:BUSHING LGB302-85* 140A2

Каталожный номер:4043000185

Комплект:2

Примечание:

№ на схеме:5

Наименование:BUSHING LGB302-85*140A2

Каталожный номер:4043000185

Комплект:2

Примечание:

№ на схеме:6

Наименование:PUSTRING LGB307-85

Каталожный номер:4043000056

Комплект:8

Примечание:

№ на схеме:6

Наименование:PUSTRING LGB307-85

Каталожный номер:4043000056

Комплект:8

Примечание:

№ на схеме:7

Наименование:WASHER LGB303-85*130*2

Каталожный номер:4043000036

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER LGB303-85*130*2

Каталожный номер:4043000036

Комплект:4

Примечание:

№ на схеме:8

Наименование:SPACER LGB303-85*130*1

Каталожный номер:4043000035

Комплект:4

Примечание:

№ на схеме:8

Наименование:SPACER LGB303-85*130*1

Каталожный номер:4043000035

Комплект:4

Примечание:

№ на схеме:9

Наименование:O-RING LGB308-128* 12

Каталожный номер:4043000059

Комплект:8

Примечание:

№ на схеме:9

Наименование:O-RING LGB308-128*12

Каталожный номер:4043000059

Комплект:8

Примечание:

№ на схеме:10

Наименование:PIN LGB301-85*150*280-40Cr

Каталожный номер:4043000183

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIN LGB301-85*150*280-40Cr

Каталожный номер:4043000183

Комплект:2

Примечание:

№ на схеме:11

Наименование:BUSHING LGB302-85* 135B2

Каталожный номер:4043000336

Комплект:2

Примечание:

№ на схеме:11

Наименование:BUSHING LGB302-85*135B2

Каталожный номер:4043000336

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT GB5783-M16*30EpZn-8.8

Каталожный номер:4011000094

Комплект:8

Примечание:

№ на схеме:12

Наименование:BOLT GB5783-M16*30EpZn-8.8

Каталожный номер:4011000094

Комплект:8

Примечание:

№ на схеме:13

Наименование:WASHER LGB001-16

Каталожный номер:4040000002

Комплект:8

Примечание:

№ на схеме:13

Наименование:WASHER LGB001-16

Каталожный номер:4040000002

Комплект:8

Примечание:

№ на схеме:14

Наименование:PIN LGB301-120*N*415-40Cr

Каталожный номер:4043000182

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN LGB301-120*N*415-40Cr

Каталожный номер:4043000182

Комплект:1

Примечание:

№ на схеме:15

Наименование:BUSHING LGB302-120*104B1

Каталожный номер:4043000199

Комплект:2

Примечание:

№ на схеме:15

Наименование:BUSHING LGB302-120*104B1

Каталожный номер:4043000199

Комплект:2

Примечание:

№ на схеме:16

Наименование:WIPER SCRAPER SEAL

Каталожный номер:4043000190

Комплект:2

Примечание:

№ на схеме:16

Наименование:WIPER SCRAPER SEAL

Каталожный номер:4043000190

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER LGB303-120*220*2

Каталожный номер:4043000189

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER LGB303-120*220*2

Каталожный номер:4043000189

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIN LGB301-110*N*275-40Cr

Каталожный номер:4043000085

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN LGB301-110*N*275-40Cr

Каталожный номер:4043000085

Комплект:1

Примечание:

№ на схеме:19

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:7

Примечание:

№ на схеме:19

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:7

Примечание:

№ на схеме:20

Наименование:PIN LGB301-95*122*235-40Cr

Каталожный номер:4043000181

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIN LGB301-95*122*235-40Cr

Каталожный номер:4043000181

Комплект:2

Примечание:

№ на схеме:21

Наименование:BUSH LGB302-95*100B2

Каталожный номер:4043000030

Комплект:2

Примечание:

№ на схеме:21

Наименование:BUSH LGB302-95*100B2

Каталожный номер:4043000030

Комплект:2

Примечание:

№ на схеме:22

Наименование:PUSTRING LGB307-95

Каталожный номер:4043000057

Комплект:8

Примечание:

№ на схеме:22

Наименование:PUSTRING LGB307-95

Каталожный номер:4043000057

Комплект:8

Примечание:

№ на схеме:23

Наименование:SPACER LGB303-95*150*2

Каталожный номер:4043000038

Комплект:4

Примечание:

№ на схеме:23

Наименование:SPACER LGB303-95*150*2

Каталожный номер:4043000038

Комплект:4

Примечание:

№ на схеме:24

Наименование:SPACER LGB303-95*150*1

Каталожный номер:4043000037

Комплект:4

Примечание:

№ на схеме:24

Наименование:SPACER LGB303-95*150*1

Каталожный номер:4043000037

Комплект:4

Примечание:

№ на схеме:25

Наименование:BUSHING LGB302-95* 144B2

Каталожный номер:4043000320

Комплект:2

Примечание:

№ на схеме:25

Наименование:BUSHING LGB302-95*144B2

Каталожный номер:4043000320

Комплект:2

Примечание:
