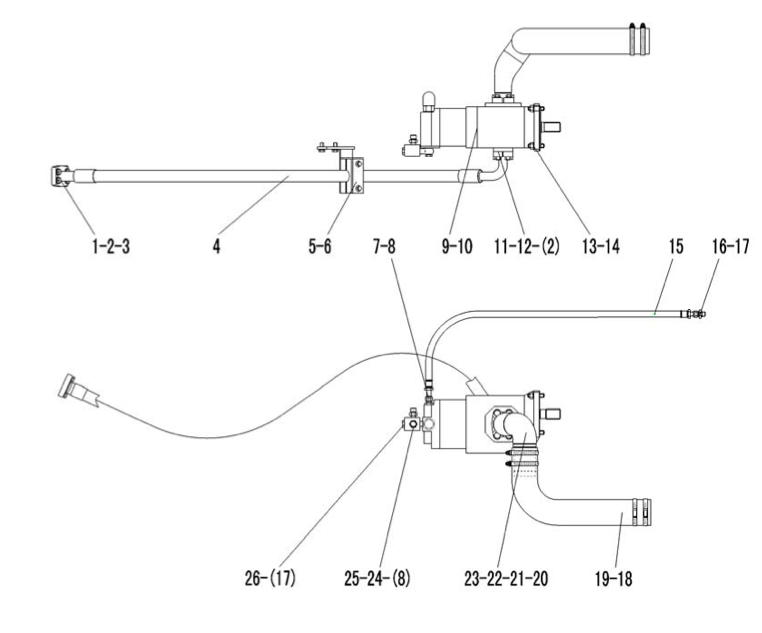

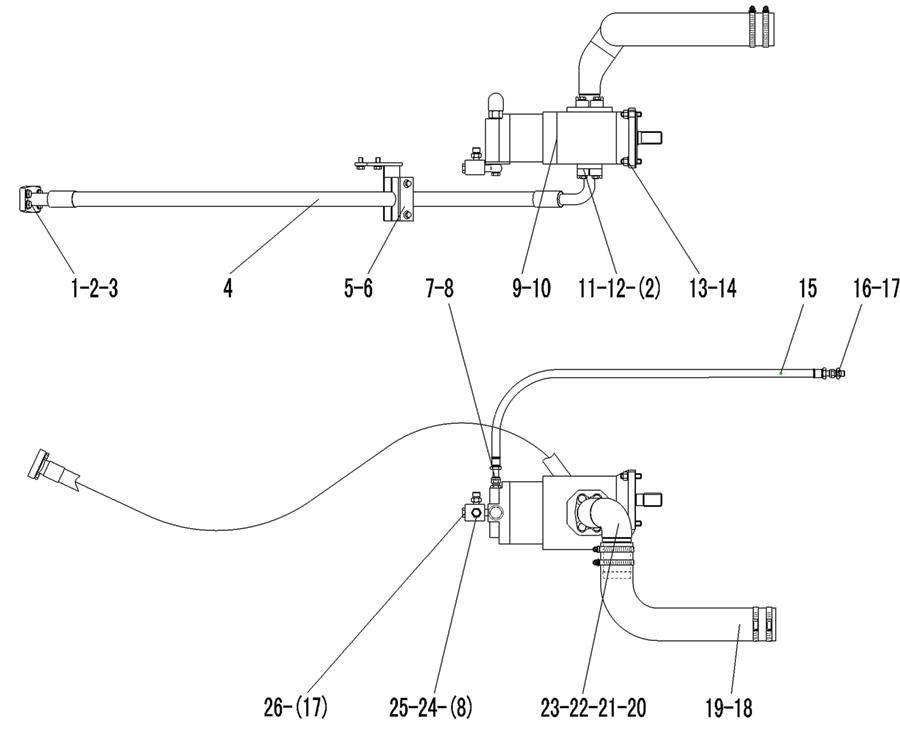

STEERING PUMP ASSEMBLY

← BUCKET ASSEMBLY STEERING UNIT ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE LGB117-310491

Каталожный номер:4041000026

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-RING GB3452.1-32.5*3.55G

Каталожный номер:4030000026

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIPE OF FLUX AMPLIFIER TOPUMP

Каталожный номер:29190007891

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:6

Наименование:CLAMP OF OUTLET PIPE OF STEERING PUMP

Каталожный номер:29190000021

Комплект:1

Примечание:

№ на схеме:7

Наименование:STRAIGHT JIONT

Каталожный номер:29190007921

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER JB1002-14-T2

Каталожный номер:4030000057

Комплект:3

Примечание:

№ на схеме:9

Наименование:TWO-WAY FLOW PUMP

Каталожный номер:4120000171

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAL SPACER OF PUMP

Каталожный номер:29110007541

Комплект:1

Примечание:

№ на схеме:11

Наименование:FLANGE LGB117-312550

Каталожный номер:4041000056

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:4

Примечание:

№ на схеме:14

Наименование:NUT GB6170-M12 EpZn-8

Каталожный номер:4013000011

Комплект:4

Примечание:

№ на схеме:15

Наименование:SOFT TUBE LGB124-005113

Каталожный номер:4041000650

Комплект:1

Примечание:

№ на схеме:16

Наименование:STAIGHT JOINT LGB120-01814

Каталожный номер:4041000150

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING LGB168-11124

Каталожный номер:4041000767

Комплект:2

Примечание:

№ на схеме:18

Наименование:INLET HOSE OF SPLIT FLOW PUMP

Каталожный номер:29190007901

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP JB8870-d90

Каталожный номер:4017000013

Комплект:4

Примечание:

№ на схеме:20

Наименование:OIL TUBE OF TWO-WAY FLOW PUMP

Каталожный номер:29190007911

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT GB16674-M12*30EpZn-8.8

Каталожный номер:4011000479

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-RING GB3452.1-43.7*3.55G

Каталожный номер:4030000235

Комплект:1

Примечание:

№ на схеме:23

Наименование:FLANGE LGB117-314650

Каталожный номер:4041000011

Комплект:1

Примечание:

№ на схеме:24

Наименование:THREE-WAY CONNECTION

Каталожный номер:29190007931

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT JB999-M14*1.5*28-35

Каталожный номер:4011000339

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLUG LGB13501421

Каталожный номер:4041000774

Комплект:1

Примечание:
