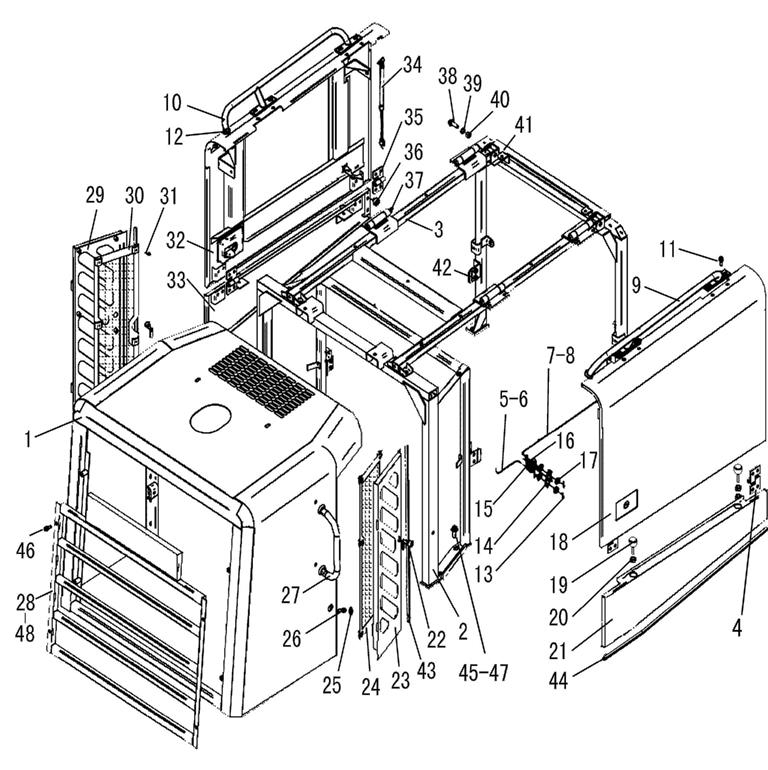

HOOD OF DIESEL ENGINE ASSEMBLY

← OPERATE BOX LEFT BENCH GROUP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REAR HOOD

Каталожный номер:29330018441

Комплект:1

Примечание:

№ на схеме:2

Наименование:REAR BRACKET

Каталожный номер:29330016241

Комплект:1

Примечание:

№ на схеме:3

Наименование:UP BRACKET

Каталожный номер:29330016401

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:5

Наименование:SHORT LINK (RIGHT)

Каталожный номер:29330000171

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHORT LINK (LEFT)

Каталожный номер:29330000181

Комплект:1

Примечание:

№ на схеме:7

Наименование:LEFT LONG LINK

Каталожный номер:29330016671

Комплект:1

Примечание:

№ на схеме:8

Наименование:RIGHT LONG LINK

Каталожный номер:29330016681

Комплект:1

Примечание:

№ на схеме:9

Наименование:RIGHT UPPER HANDRAIL

Каталожный номер:29330016461

Комплект:1

Примечание:

№ на схеме:10

Наименование:LEFT UPPER HANDRAIL

Каталожный номер:29330016441

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT GB16674-M12*35EpZn-8.8

Каталожный номер:4011000477

Комплект:8

Примечание:

№ на схеме:12

Наименование:RUBBER COVER

Каталожный номер:29330011232

Комплект:2

Примечание:

№ на схеме:13

Наименование:PIN GB91-2*16EpZn-Q235A

Каталожный номер:4016000114

Комплект:16

Примечание:

№ на схеме:14

Наименование:TURN PLATE

Каталожный номер:29330000241

Комплект:2

Примечание:

№ на схеме:15

Наименование:PIN GB91-3.2*16EpZn-Q235A

Каталожный номер:4016000119

Комплект:2

Примечание:

№ на схеме:16

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER GB97.1-6EpZn-300HV

Каталожный номер:4015000207

Комплект:16

Примечание:

№ на схеме:18

Наименование:RIGHT SIDE DOOR

Каталожный номер:29330016551

Комплект:1

Примечание:

№ на схеме:19

Наименование:PAD BLOCK

Каталожный номер:29330001511

Комплект:4

Примечание:

№ на схеме:20

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:8

Примечание:

№ на схеме:21

Наименование:RIGHT HOOD

Каталожный номер:29330016651

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCK NBS5013A

Каталожный номер:4190000916

Комплект:2

Примечание:

№ на схеме:23

Наименование:RIGHT HALFTONE

Каталожный номер:29330016731

Комплект:1

Примечание:

№ на схеме:24

Наименование:HALFTONE

Каталожный номер:29330018731

Комплект:1

Примечание:

№ на схеме:25

Наименование:RUBBER COVER

Каталожный номер:29330000201

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:25

Примечание:

№ на схеме:27

Наименование:HANDRAIL

Каталожный номер:29330001891

Комплект:2

Примечание:

№ на схеме:28

Наименование:WINDOW PILLAR

Каталожный номер:29330019141

Комплект:1

Примечание:

№ на схеме:29

Наименование:LEFT HALFTONE

Каталожный номер:29330016691

Комплект:1

Примечание:

№ на схеме:30

Наименование:HALFTONE

Каталожный номер:29330018691

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT GB16674-M6*12EpZn-8.8

Каталожный номер:4130000075

Комплект:12

Примечание:

№ на схеме:32

Наименование:LEFT SIDE DOOR ASS’Y

Каталожный номер:29330016481

Комплект:1

Примечание:

№ на схеме:33

Наименование:LEFT HOOD

Каталожный номер:29330016631

Комплект:1

Примечание:

№ на схеме:34

Наименование:AIR SPRING

Каталожный номер:29330014621

Комплект:4

Примечание:

№ на схеме:35

Наименование:HINGE

Каталожный номер:29330001531

Комплект:4

Примечание:

№ на схеме:36

Наименование:RUBBER PAD

Каталожный номер:29330001541

Комплект:4

Примечание:

№ на схеме:37

Наименование:OIL CUP JB7940.2-45°M6

Каталожный номер:4030000306

Комплект:4

Примечание:

№ на схеме:38

Наименование:BOLT GB16674-M16*80EpZn-8.8

Каталожный номер:4011000151

Комплект:2

Примечание:

№ на схеме:39

Наименование:WASHER GB97.1-16EpZn-300HV

Каталожный номер:4015000181

Комплект:2

Примечание:

№ на схеме:40

Наименование:NUT GB6170-M16EpZn-8

Каталожный номер:4013000016

Комплект:2

Примечание:

№ на схеме:41

Наименование:FRONT BRACKET

Каталожный номер:29330016611

Комплект:1

Примечание:

№ на схеме:42

Наименование:FRONT LOCK PLATE

Каталожный номер:29330000092

Комплект:4

Примечание:

№ на схеме:43

Наименование:CLIP RUBBER BAR

Каталожный номер:29330016821

Комплект:2

Примечание:

№ на схеме:44

Наименование:CLIP RUBBER BAR GB7526-1100

Каталожный номер:4030000574

Комплект:2

Примечание:

№ на схеме:45

Наименование:BOLT GB16674-M16*30EpZn-8.8

Каталожный номер:4011000146

Комплект:8

Примечание:

№ на схеме:46

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:4

Примечание:

№ на схеме:47

Наименование:WASHER 16

Каталожный номер:29330023161

Комплект:8

Примечание:

№ на схеме:48

Наименование:WINDOW PILLAR

Каталожный номер:29330019431

Комплект:1

Примечание:

№ на схеме:49

Наименование:ENGINE HOOD ASSEMBLY

Каталожный номер:29330019161

Комплект:1

Примечание:
