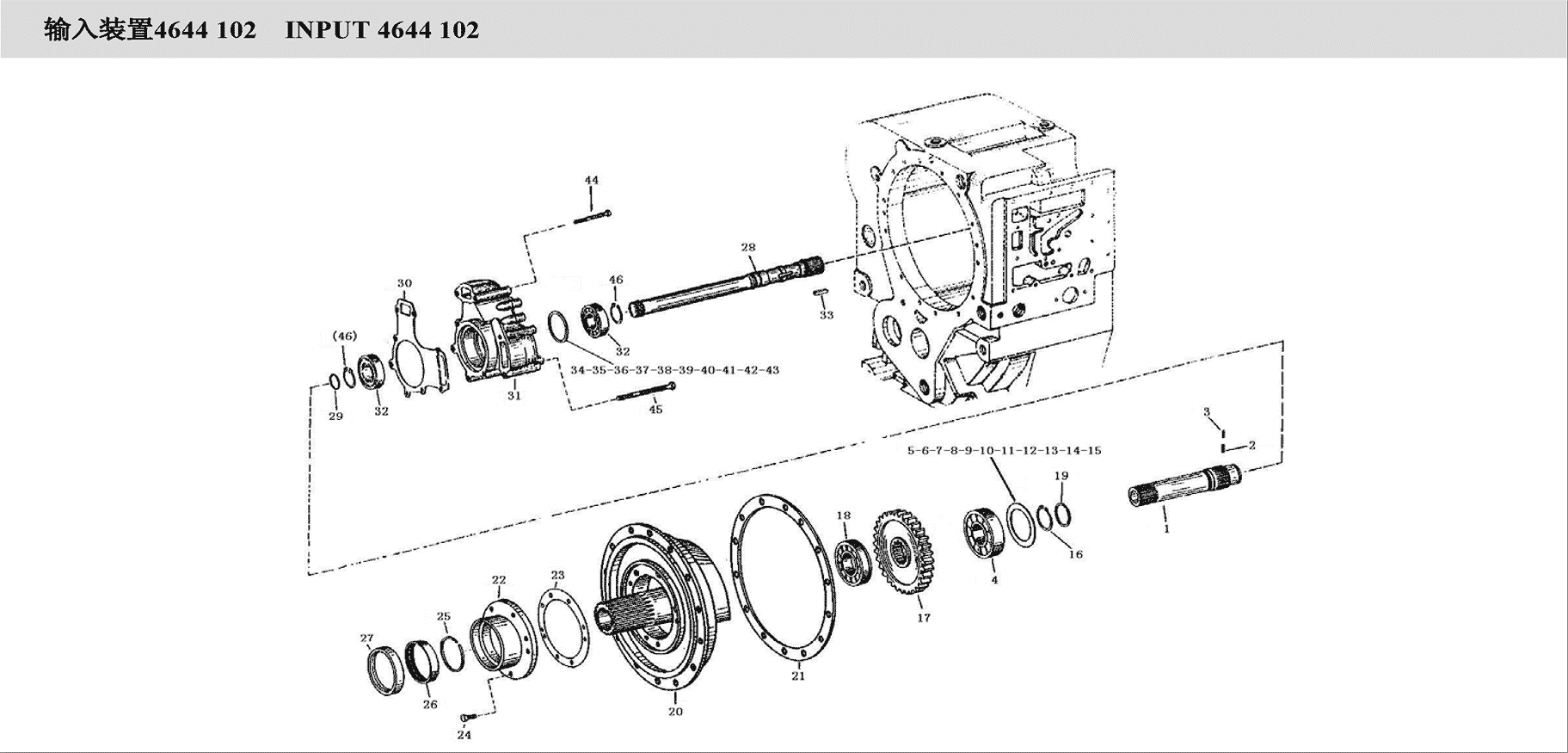

INPUT 4644 102

← CONVERTER 4166 034 GEARBOX HOUSING ASSEMBLY 4644 101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVEN SHAFT 4644302188

Каталожный номер:7200001470

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPANNSTIFT (2.5x5)0631329267

Каталожный номер:7200001471

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPANNSTIFT (1.5x5)0631329124

Каталожный номер:7200001472

Комплект:1

Примечание:

№ на схеме:4

Наименование:BALL BEARING 0750116139

Каталожный номер:7200001473

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER 4607302033 S=0.3

Каталожный номер:7200001474

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM S=0.5 4607 302 034

Каталожный номер:4110000042066

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM S=0.6 4607 302 014

Каталожный номер:4110000042067

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM S=0.7 4607 302 013

Каталожный номер:4110000042068

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM S=0.8 4607 302 012

Каталожный номер:4110000042069

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM S=0.9 4607 302 011

Каталожный номер:4110000042070

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM S=1.0 4607 302 010

Каталожный номер:4110000042072

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM S=1.1 4607 302 009

Каталожный номер:4110000042075

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHIM S=1.2 4607 302 008

Каталожный номер:4110000042078

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM S=1.3 4607 302 007

Каталожный номер:4110000042081

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM S=1.4 4607 302 006

Каталожный номер:4110000042084

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLASP 0630501031

Каталожный номер:7200001475

Комплект:1

Примечание:

№ на схеме:17

Наименование:DRIVEN GEAR (Z=52)4644302206

Каталожный номер:7200001476

Комплект:1

Примечание:

№ на схеме:18

Наименование:ROLLER BEARING 0750118200

Каталожный номер:7200001477

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUNGER RING 0734317252

Каталожный номер:7200001478

Комплект:1

Примечание:

№ на схеме:20

Наименование:FEEDING FLANGE 4644302250

Каталожный номер:7200001479

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAL PLATE 4644302211

Каталожный номер:7200001480

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING PLATE 4642301136

Каталожный номер:7200001481

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL PLATE 4644301262

Каталожный номер:7200001482

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW (M8x28)0636015092

Каталожный номер:7200001483

Комплект:8

Примечание:

№ на схеме:25

Наименование:PLUNGER RING 0734401078

Каталожный номер:7200001484

Комплект:1

Примечание:

№ на схеме:26

Наименование:NEEDLE BEARING 0735298027

Каталожный номер:7200001485

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL 0750111231

Каталожный номер:7200001486

Комплект:1

Примечание:

№ на схеме:28

Наименование:OUTPUT SHAFT 4644311239

Каталожный номер:7200001487

Комплект:1

Примечание:

№ на схеме:29

Наименование:PISTON RING (30x2)0634402025

Каталожный номер:7200001488

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEAL PLATE 4644301265

Каталожный номер:7200001489

Комплект:1

Примечание:

№ на схеме:31

Наименование:GEAR PUMP 0899 005 052

Каталожный номер:4110000042013

Комплект:1

Примечание:

№ на схеме:32

Наименование:BALL BEARING 0750116104

Каталожный номер:7200001491

Комплект:1

Примечание:

№ на схеме:33

Наименование:DIVING KEY (A6x4x28)0631501052

Каталожный номер:7200001492

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER 0730001591 S=1.0

Каталожный номер:7200001494

Комплект:1

Примечание:

№ на схеме:35

Наименование:WASHER S=0.9 0730 001 592

Каталожный номер:4110000042035

Комплект:1

Примечание:

№ на схеме:36

Наименование:WASHER S=0.8 0730 001 593

Каталожный номер:4110000042034

Комплект:1

Примечание:

№ на схеме:37

Наименование:WASHER S=0.7 0730 001 594

Каталожный номер:4110000042033

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER S=0.6 0730 001 595

Каталожный номер:4110000042032

Комплект:1

Примечание:

№ на схеме:39

Наименование:WASHER S=0.5 0730 001 596

Каталожный номер:4110000042031

Комплект:1

Примечание:

№ на схеме:40

Наименование:WASHER S=0.4 0730 001 597

Каталожный номер:4110000042030

Комплект:1

Примечание:

№ на схеме:41

Наименование:WASHER S=0.3 0730 001 598

Каталожный номер:4110000042029

Комплект:1

Примечание:

№ на схеме:42

Наименование:WASHER S=0.2 0730 001 599

Каталожный номер:4110000042028

Комплект:1

Примечание:

№ на схеме:43

Наименование:WASHER S=0.1 0730 001 600

Каталожный номер:4110000042027

Комплект:1

Примечание:

№ на схеме:44

Наименование:SCREW (M8x85)0636010111

Каталожный номер:7200001495

Комплект:4

Примечание:

№ на схеме:45

Наименование:SCREW (M8x115)0636010123

Каталожный номер:7200001496

Комплект:4

Примечание:

№ на схеме:46

Наименование:CLASP 30x1.50630501024

Каталожный номер:7200001497

Комплект:2

Примечание:
