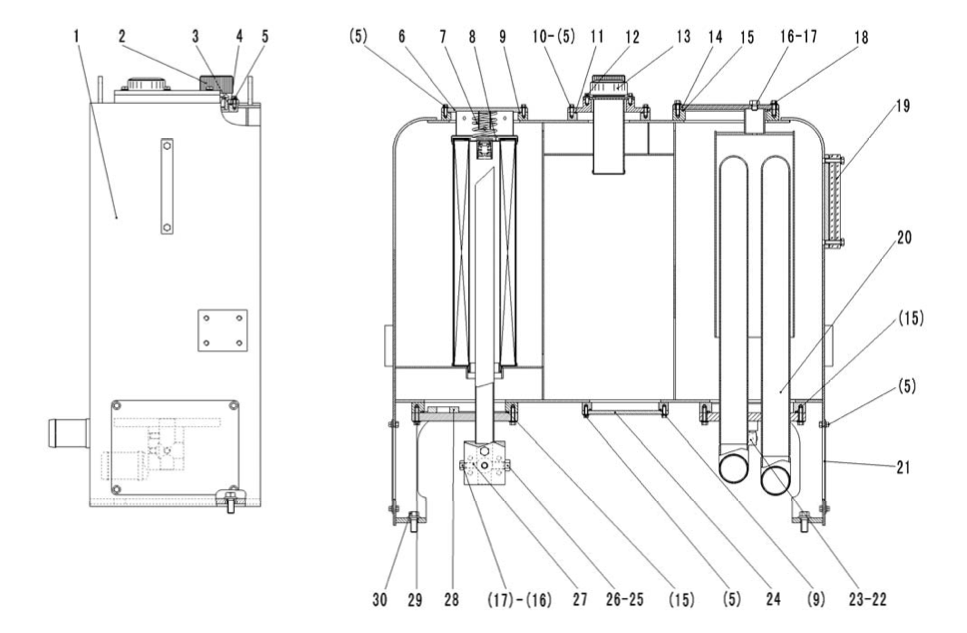

HYDRAULIC TANK ASSEMBLY

← LIFT ARM CYLINDER ASSEMBLY TILT CYLINDER(371368) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC TANK BODY

Каталожный номер:29100010041

Комплект:1

Примечание:

№ на схеме:2

Наименование:GAS-EXCHANGE FILTER L1.00807-51

Каталожный номер:4120001088

Комплект:1

Примечание:

№ на схеме:3

Наименование:BLIND FLANGE

Каталожный номер:29100009991

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING GB3452.1-65*3.55G

Каталожный номер:4030000233

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT GB16674-M8*20Ep.Zn-8.8

Каталожный номер:4011000458

Комплект:34

Примечание:

№ на схеме:6

Наименование:FLANGE CAP

Каталожный номер:29100000041

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:29100000051

Комплект:1

Примечание:

№ на схеме:8

Наименование:STRAIN CORE

Каталожный номер:29100000061

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING GB3452.1-170*3.55G

Каталожный номер:4030000232

Комплект:2

Примечание:

№ на схеме:10

Наименование:FLANGE SEAT

Каталожный номер:29100008361

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING GB3452.1-160*3.55G

Каталожный номер:4030000452

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:4

Примечание:

№ на схеме:13

Наименование:OIL-SUPPLYING FILTER SFM-323M

Каталожный номер:4120000452

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL-SUCTION STRAIN CORE

Каталожный номер:29100000071

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING GB3452.1-206*5.30G

Каталожный номер:4030000177

Комплект:3

Примечание:

№ на схеме:16

Наименование:PLUG LGB13501421

Каталожный номер:4041000774

Комплект:3

Примечание:

№ на схеме:17

Наименование:O-RING LGB168-11124

Каталожный номер:4041000767

Комплект:3

Примечание:

№ на схеме:18

Наименование:BOLT GB16674-M10*25EpZn-8.8

Каталожный номер:4011000474

Комплект:8

Примечание:

№ на схеме:19

Наименование:OIL LEVEL YWZ-200T

Каталожный номер:4120000094

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL-SUCTION STRAIN CORE

Каталожный номер:29100010691

Комплект:1

Примечание:

№ на схеме:21

Наименование:SIDE BROAD

Каталожный номер:29100010111

Комплект:2

Примечание:

№ на схеме:22

Наименование:BALL VALVE

Каталожный номер:4120000099

Комплект:1

Примечание:

№ на схеме:23

Наименование:FITTING

Каталожный номер:29100009061

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLANGE CAP

Каталожный номер:29100000361

Комплект:1

Примечание:

№ на схеме:25

Наименование:THREAD PLUG LGB13501824

Каталожный номер:4041000508

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING LGB-11524

Каталожный номер:4041000768

Комплект:1

Примечание:

№ на схеме:27

Наименование:STRAIN FLANGE

Каталожный номер:29100011412

Комплект:1

Примечание:

№ на схеме:28

Наименование:RING MAGNET LG03-CT76*32* 15

Каталожный номер:4190000008

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT GB16674-M10*35EpZn-8.8

Каталожный номер:4011000164

Комплект:16

Примечание:

№ на схеме:30

Наименование:BOLT GB16674-M16*35EpZn-8.8

Каталожный номер:4011000449

Комплект:4

Примечание:
