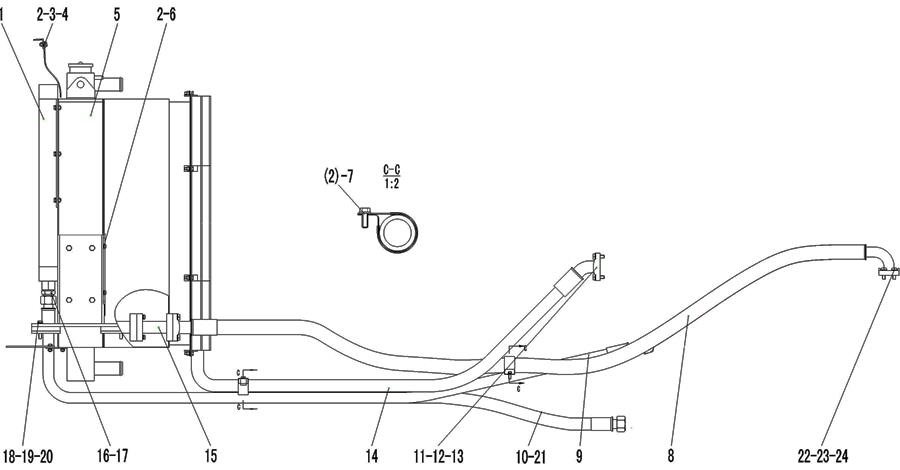

RADIATOR ASSEMBLY

← FUEL TANK ASSEMBLY GOVERNOR CONTROL SYSTEM →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFTING OIL RADIATOR

Каталожный номер:4120002031

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M8*20Ep.Zn-8.8

Каталожный номер:4011000458

Комплект:13

Примечание:

№ на схеме:3

Наименование:RUBBERPLATE

Каталожный номер:29030009721

Комплект:1

Примечание:

№ на схеме:4

Наименование:PRESS PLATE

Каталожный номер:29030009601

Комплект:2

Примечание:

№ на схеме:5

Наименование:RADIATOR ASSEMBLY LY-LG956-4

Каталожный номер:4110000479

Комплект:1

Примечание:

№ на схеме:6

Наименование:HYDRAULIC RADIATOR LG958

Каталожный номер:4120002413

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:29030000041

Комплект:2

Примечание:

№ на схеме:8

Наименование:INLET HOSE OF RADIATOR

Каталожный номер:29030010161

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE LGB165-014260

Каталожный номер:4041000786

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE LGB164-014250

Каталожный номер:4041001250

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT GB16674-M12*35EpZn-8.8

Каталожный номер:4011000477

Комплект:20

Примечание:

№ на схеме:12

Наименование:O-RING GB3452.1-47.5*3.55G

Каталожный номер:4030000130

Комплект:5

Примечание:

№ на схеме:13

Наименование:FLANGE LGB117-314650

Каталожный номер:4041000011

Комплект:3

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:29030000021

Комплект:1

Примечание:

№ на схеме:15

Наименование:TRANSITION

Каталожный номер:29030007941

Комплект:2

Примечание:

№ на схеме:16

Наименование:FITTING

Каталожный номер:29030008271

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER JB1002-30-T2

Каталожный номер:4015000073

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT GB5783-M12*65EpZn-8.8

Каталожный номер:4011000027

Комплект:4

Примечание:

№ на схеме:19

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER GB97.1 -12EpZn-300HV

Каталожный номер:4015000168

Комплект:4

Примечание:

№ на схеме:21

Наименование:CLAMP

Каталожный номер:29030009851

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLANGE LGB117312551

Каталожный номер:4041000027

Комплект:1

Примечание:
