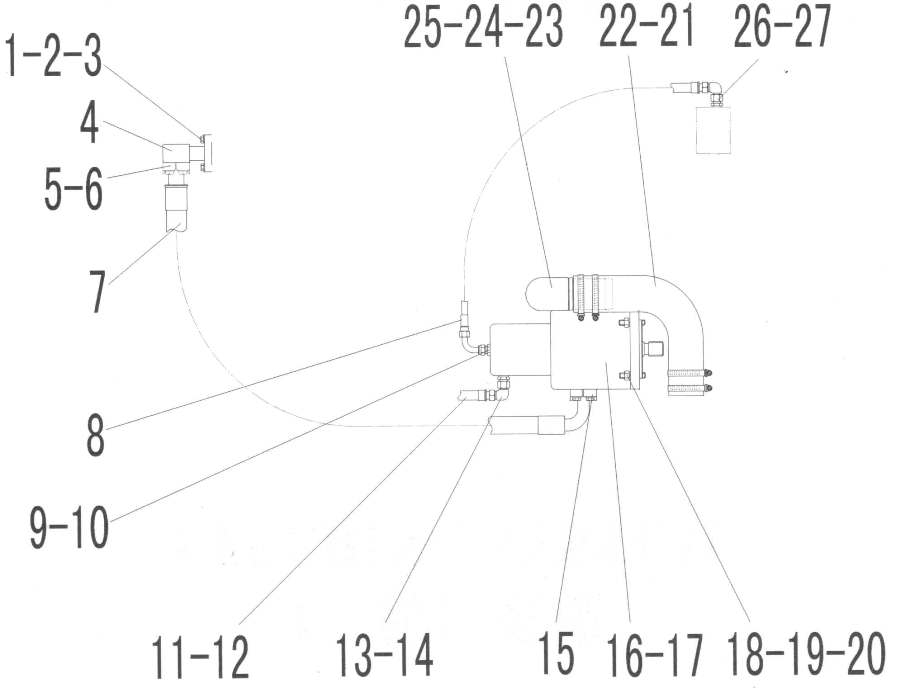

STEERING PUMP ASSEMBLY

← WORKING EQUIPMENT 2 STEERING UNIT ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE LGB1173125 51

Каталожный номер:4041000027

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:12

Примечание:

№ на схеме:3

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:2

Примечание:

№ на схеме:4

Наименование:INLET TUBE OFPR10R1TY VALVE

Каталожный номер:29200005051

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLANGE LGB 117310490

Каталожный номер:4041000043

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING GB3452.1-32.5*3.55G

Каталожный номер:4030000026

Комплект:1

Примечание:

№ на схеме:7

Наименование:OUTLET PIPE OF STEERING PUMP

Каталожный номер:29190009791

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:4041001564

Комплект:1

Примечание:

№ на схеме:9

Наименование:STRAIGHT JIONT

Каталожный номер:29190007921

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER JB1002-14-T2

Каталожный номер:4030000057

Комплект:2

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:4041001565

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:29200007921

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR LGB143-01810

Каталожный номер:4041001063

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING GB3452.1 -10.0* 1.80G

Каталожный номер:4030000490

Комплект:2

Примечание:

№ на схеме:15

Наименование:FLANGE LGB117-312550

Каталожный номер:4041000056

Комплект:1

Примечание:

№ на схеме:16

Наименование:TANDEM GEAR PUMP JHP3100/02010-XF

Каталожный номер:4120002519

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING GB3452.1-128*3.55G

Каталожный номер:4030000633

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOUBLE-SCREW BOLT GB898-M12*35EpZn-8.8

Каталожный номер:4012000003

Комплект:4

Примечание:

№ на схеме:19

Наименование:WASHER GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:4

Примечание:

№ на схеме:20

Наименование:NUTGB6170-M12EpZn-8

Каталожный номер:4013000011

Комплект:4

Примечание:

№ на схеме:21

Наименование:CLAMP JB8870-d90

Каталожный номер:4017000013

Комплект:4

Примечание:

№ на схеме:22

Наименование:INTAKE OIL HOSE

Каталожный номер:29190009851

Комплект:1

Примечание:

№ на схеме:23

Наименование:INTAKE OIL STEEL PIPE

Каталожный номер:29110008951

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT GB16674-M12*60EpZn-8.8

Каталожный номер:4011000337

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-RING GB3452.1-43.7*3.55G

Каталожный номер:4030000235

Комплект:1

Примечание:

№ на схеме:26

Наименование:STAIGHT JOINT LGB120-01814

Каталожный номер:4041000150

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING LGB 168-11124

Каталожный номер:4041000767

Комплект:1

Примечание:
