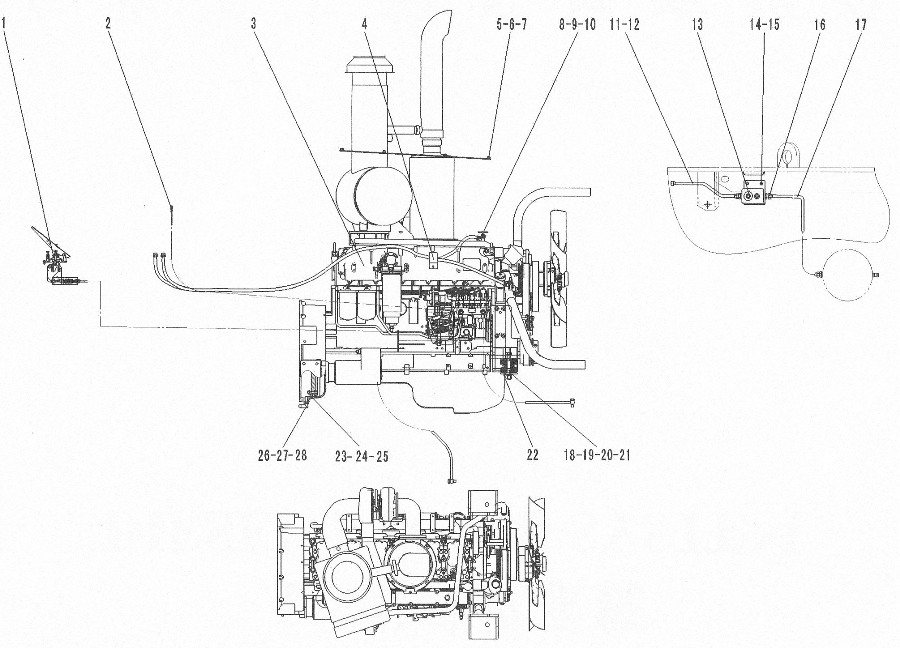

ENGINE SYSTEM

← BRAKE CONTROL VALVE (330604) FUEL TANK ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GOVERNOR CONTROL SYSTEM

Каталожный номер:29010000021

Комплект:1

Примечание:

№ на схеме:2

Наименование:CABLE SHAFT

Каталожный номер:29010020351

Комплект:1

Примечание:

№ на схеме:3

Наименование:ENGINE

Каталожный номер:4110001048

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLAMP

Каталожный номер:29030000041

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:29010021941

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:7

Примечание:

№ на схеме:7

Наименование:WASHER GB96.1-10EpZn-300HV

Каталожный номер:4015000197

Комплект:7

Примечание:

№ на схеме:8

Наименование:VALVE-HEATER

Каталожный номер:4120000067

Комплект:2

Примечание:

№ на схеме:9

Наименование:CLAMP QC390-D26

Каталожный номер:4017000024

Комплект:6

Примечание:

№ на схеме:10

Наименование:HOSE JB8406-B 16*2900

Каталожный номер:4120000136

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:29220000171

Комплект:2

Примечание:

№ на схеме:12

Наименование:FLEXIBLE METAL TUBING

Каталожный номер:4120002043

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR DYER ST-50G

Каталожный номер:4120000084

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRACKET

Каталожный номер:29220004021

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT GB16674-M8*16bpZn-8.8

Каталожный номер:4011000461

Комплект:2

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:29220001191

Комплект:2

Примечание:

№ на схеме:17

Наименование:TUBE I.GB 145-205290

Каталожный номер:4041001430

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT GB5785-M20*1.5*125EpZn-8.8

Каталожный номер:4011000918

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:29050000121

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER GB97.1-20EpZn-300HV

Каталожный номер:4015000176

Комплект:2

Примечание:

№ на схеме:21

Наименование:NUT GB889.2-M20*1.5 LpZn-8

Каталожный номер:4013000160

Комплект:2

Примечание:

№ на схеме:22

Наименование:SHOCK ABSORBER CBB95-2

Каталожный номер:4110000460

Комплект:4

Примечание:

№ на схеме:23

Наименование:NUTGB6171-M10*1EpZn-8

Каталожный номер:4013000036

Комплект:12

Примечание:

№ на схеме:24

Наименование:BOLTGB899-AM10*1-M10*35-8.8

Каталожный номер:4012000021

Комплект:12

Примечание:

№ на схеме:25

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:12

Примечание:

№ на схеме:26

Наименование:CONNECTOR

Каталожный номер:29010021851

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER JBI002-16-T2

Каталожный номер:4015000120

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:4013000082

Комплект:1

Примечание:
