A510 AXLE

A510 AXLE

← Drive Shaft assembly REAR AXLE MAIN DRIVE ASSY →

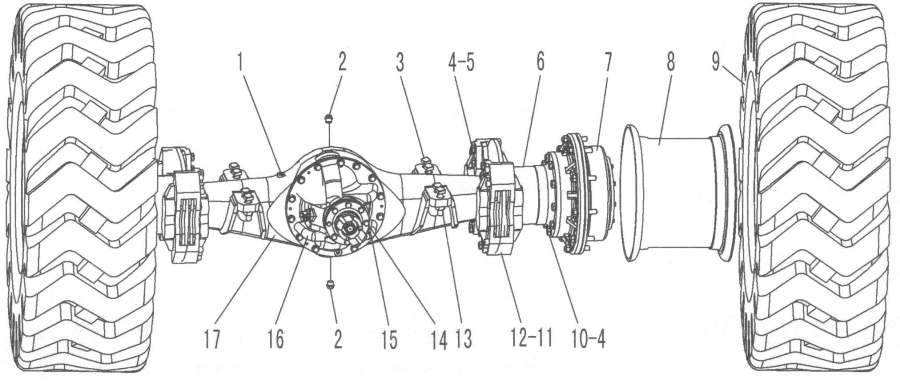

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:VENTILATE PIPE
Каталожный номер:4110000818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLUG
Каталожный номер:29070012481
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:29090001031
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER GB93-20-65Mn
Каталожный номер:4015000030
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:29070000101
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BRAKE DISK
Каталожный номер:29070001071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BODY
Каталожный номер:29070008471
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:RIM
Каталожный номер:4190000237
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TIRE ASSEMBLY
Каталожный номер:4110000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT GB5786-M20*1.5*50EpZn-8.8
Каталожный номер:4011000130
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:DISK BRAKE
Каталожный номер:4120001739
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:VENT NOZZLE
Каталожный номер:4120001740
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:LOCKING NUT GB889.2-M30*2-8
Каталожный номер:4013000064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NAME PLATE
Каталожный номер:29090008531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:RIVET GB827-3*5-BL2
Каталожный номер:4019000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:REAR AXLE MAIN DRIVE ASS'Y
Каталожный номер:29090008491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:REAR AXLE SHELL ASSEMBLY
Каталожный номер:29090007651
Комплект:1
Примечание:
