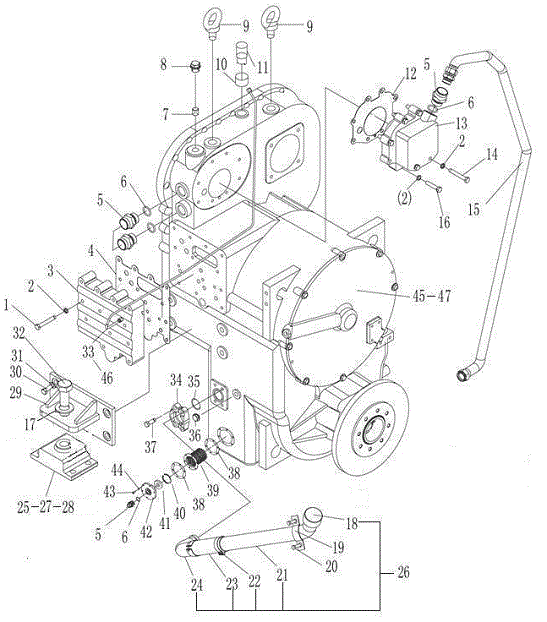

TRANSMISSION ASSEMBLE

← CLEANER QF60M33G-1 (410708) TRANSMISSION ASSEMBLE A305 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT GB21-M10*70EpZn-8.8

Каталожный номер:4011000174

Комплект:18

Примечание:

№ на схеме:2

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:60

Примечание:

№ на схеме:3

Наименование:SHIFT CONTROL VALVE LG03-BSF

Каталожный номер:4120000064

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:29050011381

Комплект:1

Примечание:

№ на схеме:5

Наименование:JOINT BODY GB3733.2-G28EpZn-35

Каталожный номер:4120000125

Комплект:3

Примечание:

№ на схеме:6

Наименование:O-RING GB1235-32*3.1

Каталожный номер:4030000013

Комплект:3

Примечание:

№ на схеме:7

Наименование:BOTT

Каталожный номер:3030900098

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLUG SCREW Q/ZB286-ZG1/2'-Q235A

Каталожный номер:4120000345

Комплект:2

Примечание:

№ на схеме:9

Наименование:SCREW GB825-M20EpZn-20

Каталожный номер:4014000030

Комплект:2

Примечание:

№ на схеме:10

Наименование:PERMEABILITY CELL

Каталожный номер:29050000061

Комплект:1

Примечание:

№ на схеме:11

Наименование:COVER ASSEMBLY

Каталожный номер:29050000051

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:29050011361

Комплект:1

Примечание:

№ на схеме:13

Наименование:TRANSMISSION PUMP LG03-BSB

Каталожный номер:4120000063

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT GB5782-M10*75EpZn-8.8

Каталожный номер:4011000052

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE ASS'Y

Каталожный номер:29050000031

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT GB5782-M10*50EpZn-8.8

Каталожный номер:4011000048

Комплект:6

Примечание:

№ на схеме:17

Наименование:WASHER GB97.1-27EpZn-300HV

Каталожный номер:4015000185

Комплект:2

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:29050000261

Комплект:1

Примечание:

№ на схеме:19

Наименование:PIPE CLIP

Каталожный номер:29050000091

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:2

Примечание:

№ на схеме:21

Наименование:ELBOW PIPE

Каталожный номер:29050012561

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP JB8870-d60

Каталожный номер:4017000007

Комплект:2

Примечание:

№ на схеме:23

Наименование:HOSE JB8406-B38*170

Каталожный номер:4120001003

Комплект:1

Примечание:

№ на схеме:24

Наименование:ELBOW PIPE

Каталожный номер:29050000251

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHCOKER E400

Каталожный номер:4110000462

Комплект:1

Примечание:

№ на схеме:26

Наименование:OIL FILLING PIPE ASSEMBLY

Каталожный номер:29050012551

Комплект:1

Примечание:

№ на схеме:27

Наименование:NUT GB6170-M20EpZn-8

Каталожный номер:4013000020

Комплект:1

Примечание:

№ на схеме:28

Наименование:WASHER GB93-20-65Mn

Каталожный номер:4015000030

Комплект:1

Примечание:

№ на схеме:29

Наименование:TRANSMISSION BRACKET

Каталожный номер:29050012511

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT GB5783-M18*40EpZn-8.8

Каталожный номер:4011000097

Комплект:8

Примечание:

№ на схеме:31

Наименование:WASHER GB93-18-65Mn

Каталожный номер:4015000029

Комплект:8

Примечание:

№ на схеме:32

Наименование:BOLT GB5783-M27*60EpZn—8.8

Каталожный номер:4011000706

Комплект:2

Примечание:

№ на схеме:33

Наименование:SHIFT PRESSURE OIL PIPE

Каталожный номер:29050012261

Комплект:1

Примечание:

№ на схеме:34

Наименование:FLANGE LGB117-312550

Каталожный номер:4041000056

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:1

Примечание:

№ на схеме:36

Наименование:PLUG FOR CHECK UP LG03-JYS1/4'

Каталожный номер:4190000010

Комплект:1

Примечание:

№ на схеме:37

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:4

Примечание:

№ на схеме:38

Наименование:SHIM

Каталожный номер:3030900232

Комплект:2

Примечание:

№ на схеме:39

Наименование:OIL-FILTER ASSEMBLY

Каталожный номер:2030900065

Комплект:1

Примечание:

№ на схеме:40

Наименование:RETAINER RING GB893.1-70-65Mn

Каталожный номер:4015000013

Комплект:1

Примечание:

№ на схеме:41

Наименование:RING MAGNET LG03-CT70*32* 14

Каталожный номер:4190000007

Комплект:1

Примечание:

№ на схеме:42

Наименование:PRESS COVER

Каталожный номер:3030900230

Комплект:1

Примечание:

№ на схеме:43

Наименование:BOLT GB5783-M8*25EpZn-8.8

Каталожный номер:4011000106

Комплект:6

Примечание:

№ на схеме:44

Наименование:WASHER GB93-8-65Mn

Каталожный номер:4015000036

Комплект:6

Примечание:

№ на схеме:45

Наименование:A305 TRANSMISSION ASSEMBLY

Каталожный номер:29050012192

Комплект:1

Примечание:

№ на схеме:46

Наименование:MANOMETER JOINT

Каталожный номер:3030900101

Комплект:1

Примечание:

№ на схеме:47

Наименование:LG956 BIVARIATE ASSEMBLY

Каталожный номер:2190900195

Комплект:1

Примечание:
