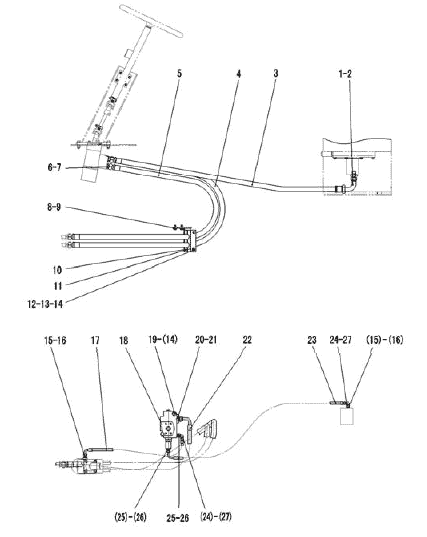

STEERING GEAR ASSEMBLY

← STEERING PUMP ASSEMBLY STEERING CYLINDER ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:JOINT LGB120-02622

Каталожный номер:4041000187

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING LGB168-11924

Каталожный номер:4041000771

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE LGB165-010170

Каталожный номер:4041001117

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE LGB127-010203

Каталожный номер:4041001114

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE LGB127-010190

Каталожный номер:4041000848

Комплект:1

Примечание:

№ на схеме:6

Наименование:JOINT LGB120-02620

Каталожный номер:4041000564

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-RING LGB168-11724

Каталожный номер:4041000783

Комплект:4

Примечание:

№ на схеме:8

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:9

Наименование:BRACKET

Каталожный номер:29200008321

Комплект:1

Примечание:

№ на схеме:10

Наименование:RUBBER PLATE

Каталожный номер:29200008332

Комплект:2

Примечание:

№ на схеме:11

Наименование:CLAMPING PLATE

Каталожный номер:29200008341

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT GB16674-M10*85EpZn-8.8

Каталожный номер:4011000136

Комплект:2

Примечание:

№ на схеме:13

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:4

Примечание:

№ на схеме:15

Наименование:JOINT LGB120-01412

Каталожный номер:4041000131

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-RING LGB168-10924

Каталожный номер:4041000784

Комплект:2

Примечание:

№ на схеме:17

Наименование:TUBE LGB128-003075

Каталожный номер:4041001115

Комплект:1

Примечание:

№ на схеме:18

Наименование:PRIORITY YXL-250-16

Каталожный номер:4120001807

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT GB5782-M10*90EpZn-8.8

Каталожный номер:4011000053

Комплект:2

Примечание:

№ на схеме:20

Наименование:CONNECTOR LGB155-23326

Каталожный номер:4041000088

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING GB3452.1-32.5*2.65G

Каталожный номер:4030000276

Комплект:1

Примечание:

№ на схеме:22

Наименование:TUBE LGB128-010075

Каталожный номер:4041001050

Комплект:1

Примечание:

№ на схеме:23

Наименование:TUBE LGB165-003118

Каталожный номер:4041001116

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR LGB143-01406

Каталожный номер:4041001047

Комплект:2

Примечание:

№ на схеме:25

Наименование:CONNECTER LGB15501214

Каталожный номер:4041000084

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-RING GB3452.1-12.5*2.65G

Каталожный номер:4030000285

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-RING GB3452.1-6.00*1.80G

Каталожный номер:4030000530

Комплект:2

Примечание:
