FRONT AXLE ASSEMBLY

FRONT AXLE ASSEMBLY

← TRANSMISSION CONTROL LG03-BSF VALVE (350802) FRONT MAIN DRIVE →

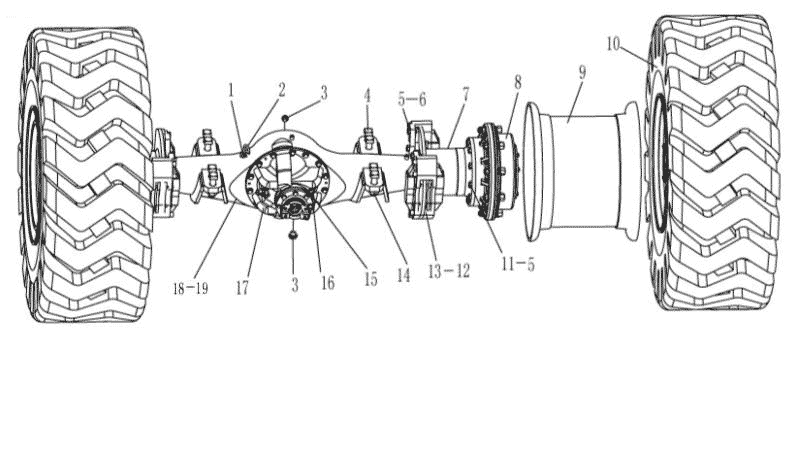

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:NUT GB6173-M10*1EpZn-05
Каталожный номер:4013000078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BREATHER PIPE
Каталожный номер:29070000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PLUG Q/ZB286-ZG3/4'-Q235A
Каталожный номер:4120000080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:29070011031
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER GB93-20-65Mn
Каталожный номер:4015000030
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:29070000101
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BRAKE PLATE
Каталожный номер:29070000071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:FINAL DRIVE ASSEMBLY (FRONT AXLE)
Каталожный номер:29070010911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:RIM
Каталожный номер:4190000237
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TIRE 23.5-25-18PR-L3
Каталожный номер:4110000582
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT GB5786-M20*1.5*50EpZn-8.8
Каталожный номер:4011000130
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:DISK BRAKE
Каталожный номер:4120001739
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:VENT NOZZLE
Каталожный номер:4120001740
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:LOCKING NUT GB889.2-M30*2-8
Каталожный номер:4013000064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FRONT AXLE BRAND
Каталожный номер:4044000111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:RIVET GB827-3*5-BL2
Каталожный номер:4019000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:FRONT MAIN DRIVE
Каталожный номер:29070011081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:FRONT AXLE HOUSING
Каталожный номер:29070000041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:FRONT AXLE ASSEMBLY
Каталожный номер:29070011071
Комплект:1
Примечание:
