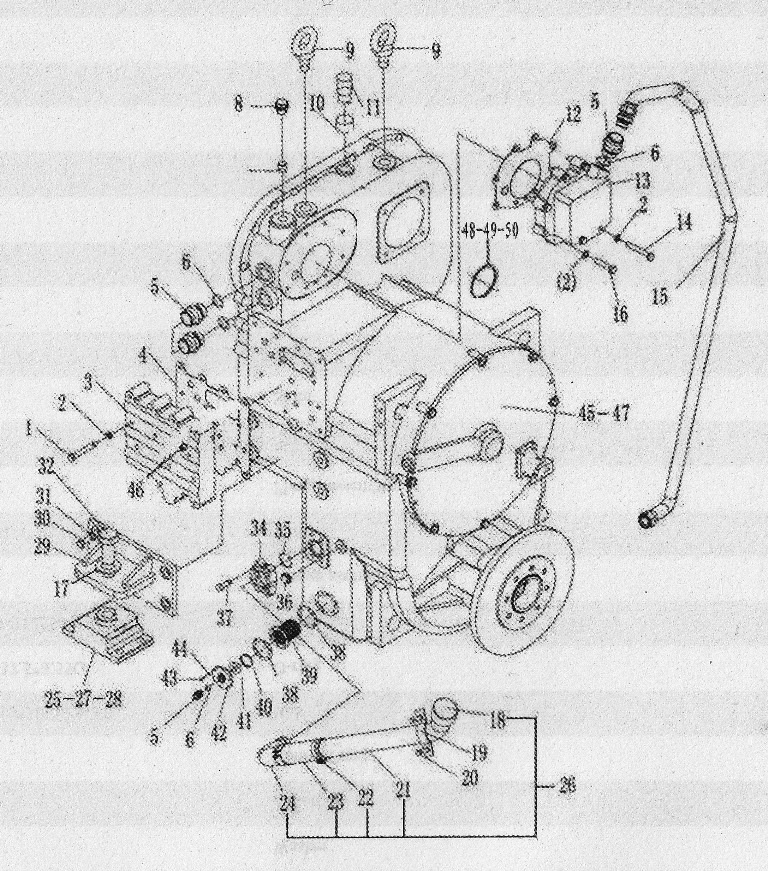

Transmission assemble

← Transmission assembly A307a transmission assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt GB21-M10*70EpZn-8.8

Каталожный номер:4011000174

Комплект:13

Примечание:

№ на схеме:2

Наименование:Spring washer GB93-10-65Mn

Каталожный номер:4015000025

Комплект:21

Примечание:

№ на схеме:3

Наименование:Control valve LG03-BSF

Каталожный номер:4120000064

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:29050011381

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nipple GB3733.2-G28EpZn-35

Каталожный номер:4120000125

Комплект:3

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:4030000013

Комплект:3

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:3030900098

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug Q/ZB286-ZG1/2'-Q235A

Каталожный номер:4120000345

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw GB825-M20EpZn-20

Каталожный номер:4014000030

Комплект:2

Примечание:

№ на схеме:10

Наименование:Tube

Каталожный номер:29050000061

Комплект:1

Примечание:

№ на схеме:11

Наименование:Breather cap

Каталожный номер:29050000051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:29050011361

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gear pump LG03-BSB

Каталожный номер:4120000063

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt GB5782-M10*75EpZn-8.8

Каталожный номер:4011000052

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose assembly

Каталожный номер:29050000031

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt GB5782-M10*50EpZn-8.8

Каталожный номер:4011000048

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:29050000121

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil filler cap

Каталожный номер:29050000261

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:29050000091

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tube

Каталожный номер:29050010341

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp Q/ZB251-2

Каталожный номер:4120000074

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose JB8406-B38*420

Каталожный номер:4030000844

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube

Каталожный номер:29050001091

Комплект:1

Примечание:

№ на схеме:25

Наименование:Absorber CBB95-2

Каталожный номер:4110000460

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:29050001062

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lock nut GB889.2-M20* 1.5EpZn-8

Каталожный номер:4013000160

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer GB97.1-20EpZn-300HV

Каталожный номер:4015000176

Комплект:1

Примечание:

№ на схеме:29

Наименование:Attachment bracket

Каталожный номер:29050000111

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt GB5783-M18*40EpZn-8.8

Каталожный номер:4011000097

Комплект:8

Примечание:

№ на схеме:31

Наименование:Spring washer GB93-18-65Mn

Каталожный номер:4015000029

Комплект:8

Примечание:

№ на схеме:32

Наименование:Bolt GB5785-M20* 1.5* 120EpZn-8.8

Каталожный номер:4011000579

Комплект:1

Примечание:

№ на схеме:34

Наименование:Flange half LGB117-312550

Каталожный номер:4041000056

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plug LG03-JYS1/4'

Каталожный номер:4190000010

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:4

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:3030900232

Комплект:2

Примечание:

№ на схеме:39

Наименование:Oil filter

Каталожный номер:2030900065

Комплект:1

Примечание:

№ на схеме:40

Наименование:Retaining ring GB893.1-70-65Mn

Каталожный номер:4015000013

Комплект:1

Примечание:

№ на схеме:41

Наименование:Magnet LG03-CT70*32*14

Каталожный номер:4190000007

Комплект:1

Примечание:

№ на схеме:42

Наименование:Cover

Каталожный номер:3030900230

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt GB5783-M8*25EpZn-8.8

Каталожный номер:4011000106

Комплект:6

Примечание:

№ на схеме:44

Наименование:Spring washer GB93-8-65Mn

Каталожный номер:4015000036

Комплект:6

Примечание:

№ на схеме:45

Наименование:A307a transmission system A307A

Каталожный номер:29050016331

Комплект:1

Примечание:

№ на схеме:46

Наименование:Nipple

Каталожный номер:3030900101

Комплект:1

Примечание:

№ на схеме:47

Наименование:Gearbox A307A

Каталожный номер:21909002501

Комплект:1

Примечание:

№ на схеме:48

Наименование:Shim

Каталожный номер:29050022281

Комплект:1

Примечание:

№ на схеме:49

Наименование:Shim

Каталожный номер:29050022291

Комплект:1

Примечание:

№ на схеме:50

Наименование:Shim

Каталожный номер:29050022301

Комплект:1

Примечание:
