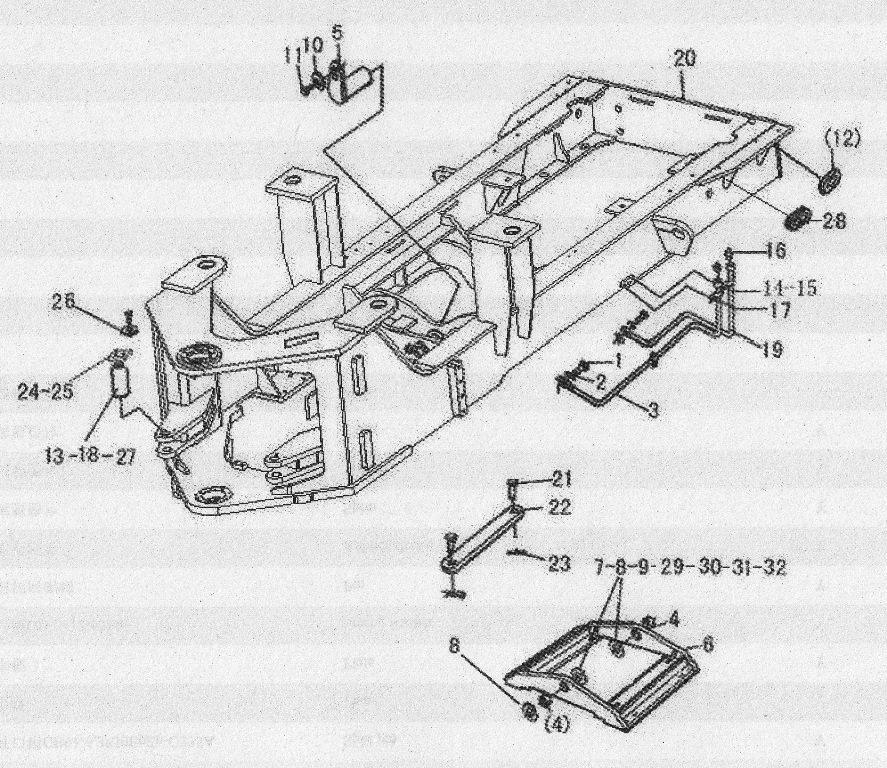

Rear frame 2

← Rear frame 1 Counter weight 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:29250000291

Комплект:2

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:29250000301

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lubricating pipe

Каталожный номер:29270001021

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:29270001031

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:29270010011

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rear axle bridge

Каталожный номер:29270001041

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:29270001051

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:29270001061

Комплект:3

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:29270001071

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer LGB001-12

Каталожный номер:4040000001

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt GB5783-M12*25EpZn-8.8

Каталожный номер:4011000197

Комплект:6

Примечание:

№ на схеме:12

Наименование:Rubber sleeve

Каталожный номер:29250001351

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shim LGB303-40*70*2

Каталожный номер:4043000325

Комплект:4

Примечание:

№ на схеме:14

Наименование:Spring washer GB93-6-65Mn

Каталожный номер:4015000035

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:29250000311

Комплект:2

Примечание:

№ на схеме:16

Наименование:Lubricating nipple JB7940.1 -M10*1

Каталожный номер:4030000065

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw GB818-M6*10EpZn-4.8

Каталожный номер:4014000024

Комплект:4

Примечание:

№ на схеме:18

Наименование:Shim LGB303-40*70*1

Каталожный номер:4043000064

Комплект:4

Примечание:

№ на схеме:19

Наименование:Lubricating pipe

Каталожный номер:29270001101

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rear frame

Каталожный номер:29260019172

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin GB882-B30*85EpZn-35

Каталожный номер:4016000190

Комплект:2

Примечание:

№ на схеме:22

Наименование:Transport lock

Каталожный номер:29270008901

Комплект:1

Примечание:

№ на схеме:23

Наименование:Split pin GB91-6.3*50EpZn-Q235A

Каталожный номер:4016000040

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plate

Каталожный номер:29250001111

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:29250001121

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spring washer GB93-12-65Mn

Каталожный номер:4015000026

Комплект:4

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:29270001121

Комплект:2

Примечание:

№ на схеме:28

Наименование:Rubber sleeve

Каталожный номер:29270009101

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:29270009301

Комплект:2

Примечание:

№ на схеме:30

Наименование:Shim

Каталожный номер:29270009311

Комплект:2

Примечание:

№ на схеме:31

Наименование:Shim

Каталожный номер:29270009321

Комплект:2

Примечание:

№ на схеме:32

Наименование:Shim

Каталожный номер:29270009331

Комплект:2

Примечание:
