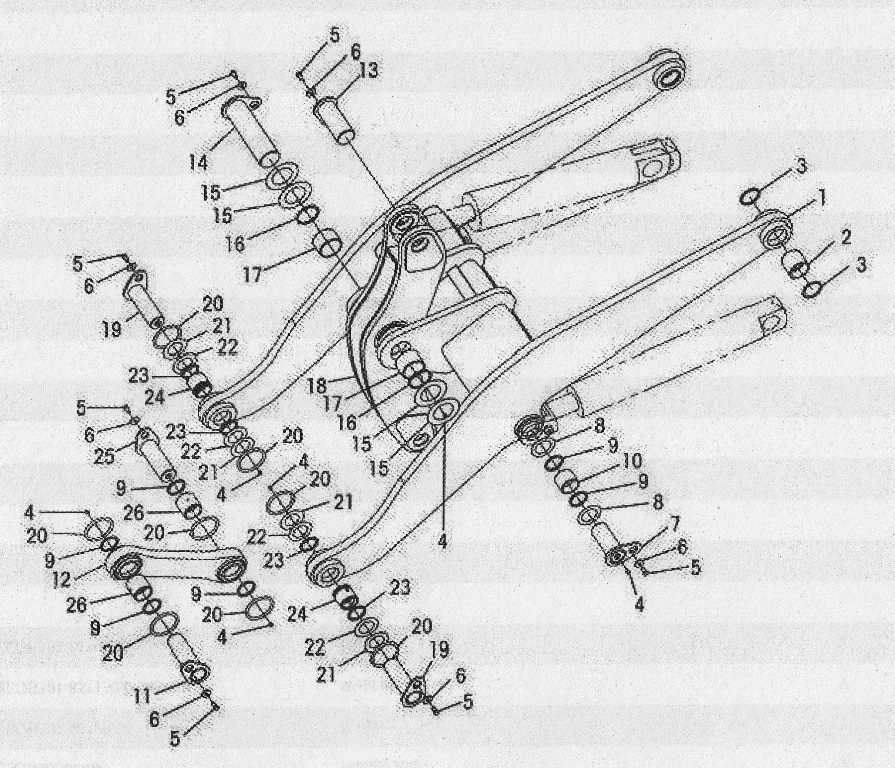

Linkage structure 5

← Linkage structure 4 Bucket assembly 2.8 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lifting arm

Каталожный номер:29150012271

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:29160008141

Комплект:2

Примечание:

№ на схеме:3

Наименование:Sealing ring LGB307-95

Каталожный номер:4043000057

Комплект:4

Примечание:

№ на схеме:4

Наименование:Lubricating nipple JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:8

Примечание:

№ на схеме:5

Наименование:Bolt GB5783-M16*30EpZn-8.8

Каталожный номер:4011000094

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer LGB001-16

Каталожный номер:4040000002

Комплект:8

Примечание:

№ на схеме:7

Наименование:Weld pin LGB301-85*115*215G-40Cr

Каталожный номер:4043000278

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shim LGB303-85*130*1

Каталожный номер:4043000035

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sealing ring LGB307-85

Каталожный номер:4043000056

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bushing LGB302-85*80B2

Каталожный номер:4043000028

Комплект:2

Примечание:

№ на схеме:11

Наименование:Weld pin LGB301-85*142R*265-40Cr

Каталожный номер:4043000060

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connecting rod

Каталожный номер:29150012291

Комплект:1

Примечание:

№ на схеме:13

Наименование:Weld pin LGB301-95*130*240-40Cr

Каталожный номер:4043000021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Weld pin LGB301 -110*212R*405/2-40Cr

Каталожный номер:4043000338

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shim LGB303-110*180*1

Каталожный номер:4043000043

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sealing ring LGB307-110

Каталожный номер:4043000058

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bushing LGB302-110*80B1

Каталожный номер:4043000031

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rocker arm

Каталожный номер:29150012281

Комплект:1

Примечание:

№ на схеме:19

Наименование:Weld pin LGB301-80*140*260-40Cr

Каталожный номер:4043000173

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring LGB308-128*12

Каталожный номер:4043000059

Комплект:8

Примечание:

№ на схеме:21

Наименование:Shim LGB303-80*130*1

Каталожный номер:4043000033

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shim LGB303-80*130*2

Каталожный номер:4043000034

Комплект:4

Примечание:

№ на схеме:23

Наименование:Sealing ring LGB307-80

Каталожный номер:4043000055

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bushing LGB302-80*90A2

Каталожный номер:4043000026

Комплект:2

Примечание:

№ на схеме:25

Наименование:Weld pin LGB301-85*130R*245-40Cr

Каталожный номер:4043000015

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bushing LGB302-85*95B3

Каталожный номер:4043000027

Комплект:2

Примечание:
