Lift arm cylinder 3713H

Lift arm cylinder 3713H

← HSGF*160*90*819*1341 Lift cylinder Linkage structure 1 →

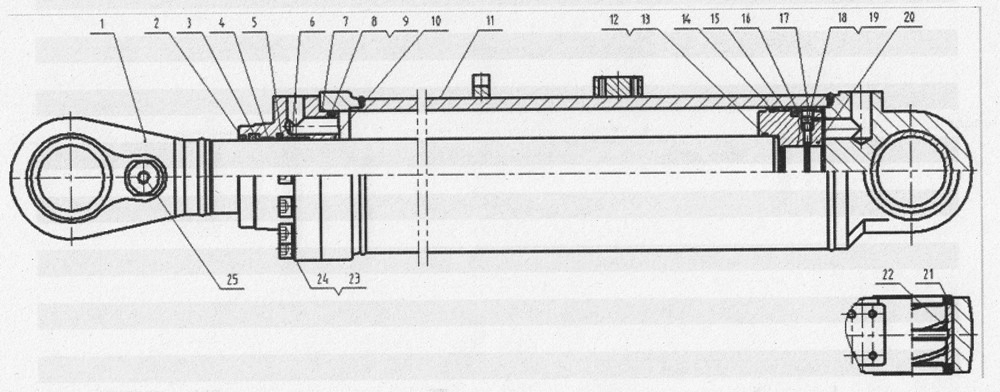

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod 241000276
Каталожный номер:4120003096002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Scaling ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Scaling ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Scaling ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cylinder cover 243000033
Каталожный номер:4120003096003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cylinder body 242000273
Каталожный номер:4120003096004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Scaling ring kit
Каталожный номер:4120003096001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw GB70.1-M8*25-8.8
Каталожный номер:4014000171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Ball GB308-5-GCr6
Каталожный номер:4090000168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Piston 244000035
Каталожный номер:4120003096005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bushing 245000036
Каталожный номер:4120003096006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Sealing ring kit
Каталожный номер:4120003096001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Spring washer GB93-16-65Mn
Каталожный номер:4015000098
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Screw GB70.1-M16*55-12.9
Каталожный номер:4014000315
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Seat 249000004
Каталожный номер:4120003096007
Комплект:1
Примечание:
