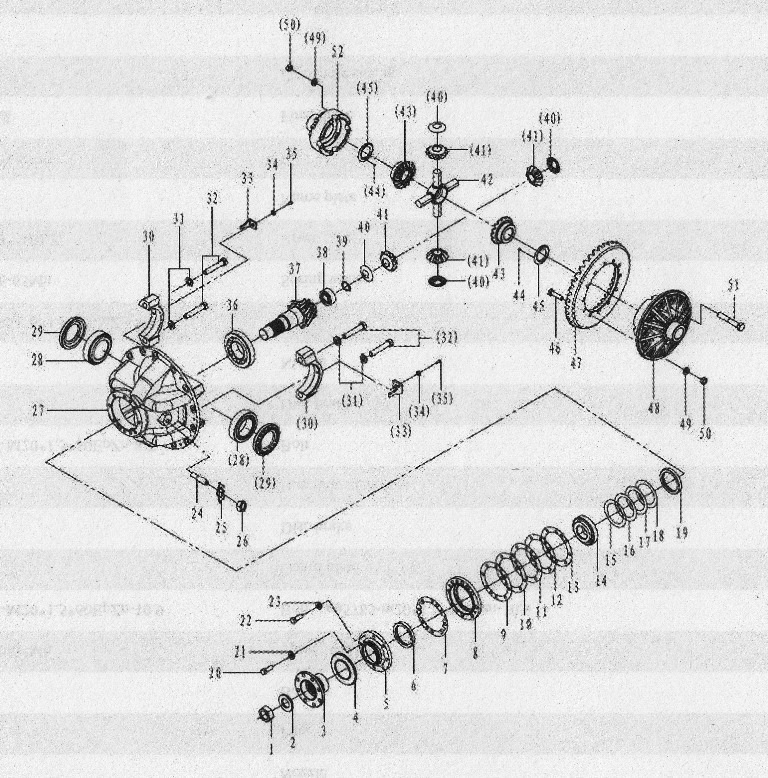

Disk brake 1

← A512 Final drive assembly 1 Rear axle assembly 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock nut GB889.2-M33*1.5-8

Каталожный номер:4013000066

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:29070001121

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connecting flange

Каталожный номер:29070001131

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:29070000641

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing cover

Каталожный номер:29070001141

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring GB 13871.1-FB08010012-F

Каталожный номер:4030000789

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:29070001161

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing bushing

Каталожный номер:29070001171

Комплект:1

Примечание:

№ на схеме:9

Наименование:Roller bearing GB297-31313

Каталожный номер:4021000030

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:29070001181

Комплект:3

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:29070001191

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:29070001201

Комплект:5

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:29070013031

Комплект:2

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:29070013041

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt GB5782-M14*55EpZn-8.8

Каталожный номер:4011000067

Комплект:7

Примечание:

№ на схеме:16

Наименование:Spring washer GB93-14-65Mn

Каталожный номер:4015000027

Комплект:7

Примечание:

№ на схеме:17

Наименование:Bolt GB5782-M 12*55EpZn-8.8

Каталожный номер:4011000186

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring washer GB93-12-65Mn

Каталожный номер:4015000026

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut GB6173-M27*2-05

Каталожный номер:4013000052

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lock washer

Каталожный номер:29070000311

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:29070000301

Комплект:1

Примечание:

№ на схеме:22

Наименование:Centre housing

Каталожный номер:29070001321

Комплект:1

Примечание:

№ на схеме:23

Наименование:Roller bearing GB297-32216

Каталожный номер:4021000036

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:29070000351

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cage

Каталожный номер:29070000391

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:29070001301

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt GB5782-M22*100EpZn-10.9

Каталожный номер:29070009521

Комплект:4

Примечание:

№ на схеме:28

Наименование:Lock washer

Каталожный номер:29070000401

Комплект:2

Примечание:

№ на схеме:29

Наименование:Spring washer GB93-10-65Mn

Каталожный номер:4015000025

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt GB5786-M 10*1*20HpZn-8.8

Каталожный номер:4011000597

Комплект:2

Примечание:

№ на схеме:31

Наименование:Roller bearing GB297-31314

Каталожный номер:4021000032

Комплект:1

Примечание:

№ на схеме:32

Наименование:Crown wheel

Каталожный номер:29070013141

Комплект:1

Примечание:

№ на схеме:33

Наименование:Roller bearing GB283-NUP2307

Каталожный номер:4021000027

Комплект:1

Примечание:

№ на схеме:34

Наименование:Retaining ring GB894.1-35-65Mn

Каталожный номер:4015000020

Комплект:1

Примечание:

№ на схеме:35

Наименование:Thrust washer

Каталожный номер:29070000331

Комплект:4

Примечание:

№ на схеме:36

Наименование:Differential pinion

Каталожный номер:29070000341

Комплект:4

Примечание:

№ на схеме:37

Наименование:Spider

Каталожный номер:29070000411

Комплект:1

Примечание:

№ на схеме:38

Наименование:Differential side gear

Каталожный номер:29070013221

Комплект:2

Примечание:

№ на схеме:39

Наименование:Pin

Каталожный номер:29070000461

Комплект:4

Примечание:

№ на схеме:40

Наименование:Shim

Каталожный номер:29070000381

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:29070009501

Комплект:12

Примечание:

№ на схеме:42

Наименование:Crown wheel

Каталожный номер:29070012611

Комплект:1

Примечание:

№ на схеме:43

Наименование:Differential housing

Каталожный номер:29070000361

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:29070009511

Комплект:20

Примечание:

№ на схеме:45

Наименование:Nut GB6176-M16*1.5-10

Каталожный номер:4013000198

Комплект:20

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:29070009491

Комплект:8

Примечание:

№ на схеме:47

Наименование:Differential housing

Каталожный номер:29070000431

Комплект:1

Примечание:

№ на схеме:48

Наименование:Sleeve

Каталожный номер:29070001151

Комплект:1

Примечание:

№ на схеме:49

Наименование:Shim

Каталожный номер:29070000181

Комплект:2

Примечание:

№ на схеме:50

Наименование:Shim

Каталожный номер:29070000191

Комплект:2

Примечание:

№ на схеме:51

Наименование:Shim

Каталожный номер:29070000201

Комплект:3

Примечание:

№ на схеме:52

Наименование:Shim

Каталожный номер:29070000211

Комплект:3

Примечание:
