HSGF-190*90*540*1040 Bucket cylinder

HSGF-190*90*540*1040 Bucket cylinder

← Tilt cylinder 3713CH HSGF*160*90*819*1341 Lift cylinder →

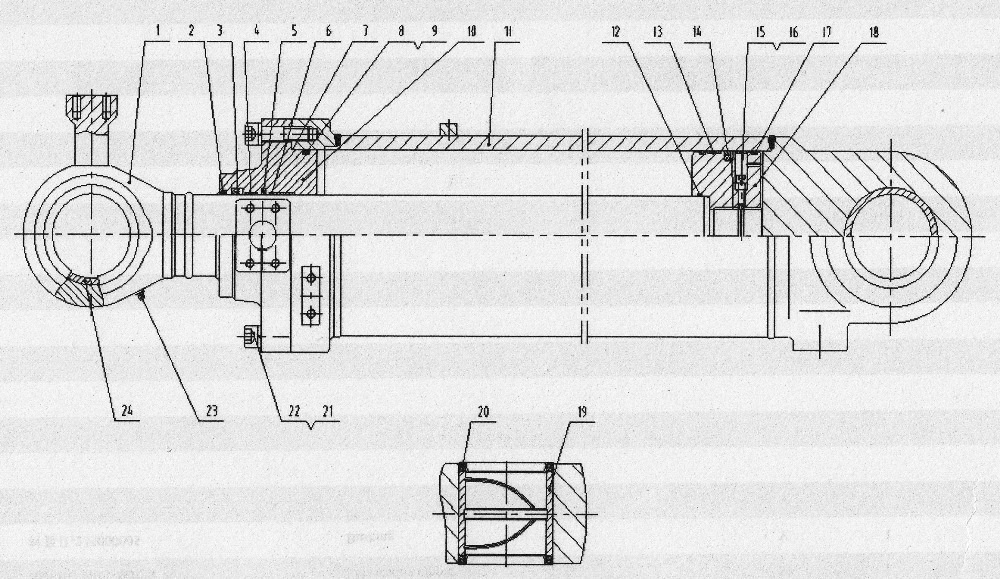

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:4120003097102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:412000309710]
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Piston rod head
Каталожный номер:4120003097103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cylinder body
Каталожный номер:4120003097104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ball GB308-5-GCr5
Каталожный номер:4090000126
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw GB70.1 -M8*25-8.8
Каталожный номер:4014000171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Piston
Каталожный номер:4120003097105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sealing ring kit
Каталожный номер:4120003097101
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bushing
Каталожный номер:4120003097106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Spring washer GB93-16-65Mn
Каталожный номер:4015000098
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw GB70.1-M16*55EpZn-10.9
Каталожный номер:4014000092
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Lubricating nipple JB7940.1 -M10*1
Каталожный номер:4030000065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bushing II
Каталожный номер:4120003097107
Комплект:1
Примечание:
