Battery case

Battery case

← Left battery box Tool case →

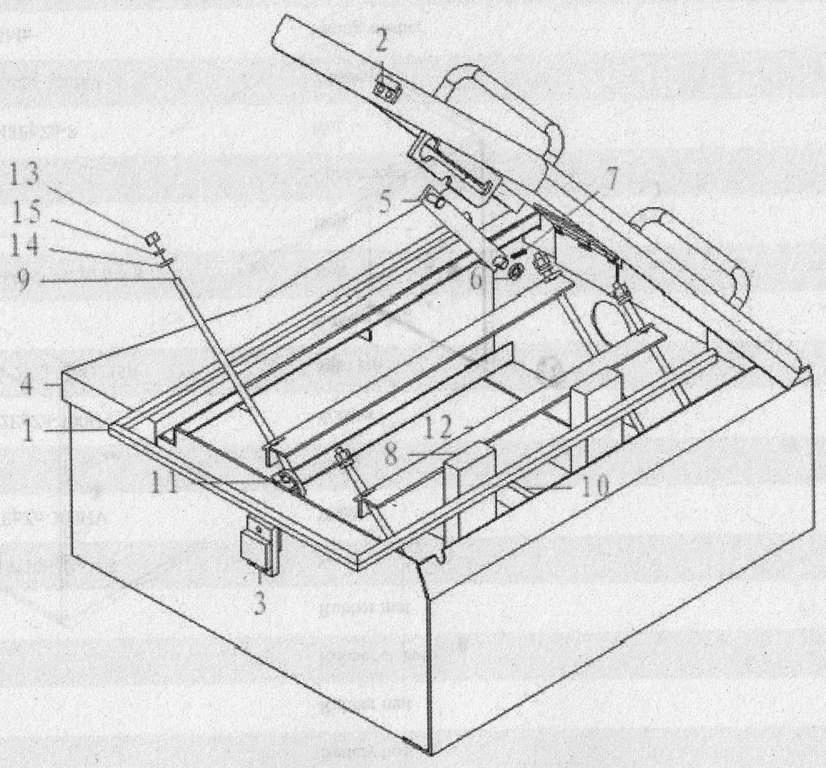

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Moulding
Каталожный номер:29340014131
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw GB818-M5*8EpZn-4.8
Каталожный номер:4014000047
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock NBxs1013
Каталожный номер:4190000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Left case
Каталожный номер:29340021861
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pull rod
Каталожный номер:29340009091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer GB97.1-12EpZn-300HV
Каталожный номер:4015000168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Split pin GB91-4*20EpZn-Q235A
Каталожный номер:4016000035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber mat
Каталожный номер:29340009081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:29340014101
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber pad
Каталожный номер:29340014171
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw GB825-M8EpZn-20
Каталожный номер:4014000031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Comer steel
Каталожный номер:29340009111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut GB6170-M8EpZn-8
Каталожный номер:4013000033
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer GB93-8-65Mn
Каталожный номер:4015000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer GB97.1-8EpZn-300HV
Каталожный номер:4015000072
Комплект:4
Примечание:
