REAR AXLE ASSEMBLY

REAR AXLE ASSEMBLY

← DRIVE SHAFT GROUP REAR AXLE MAIN DRIVE ASSEMBLY →

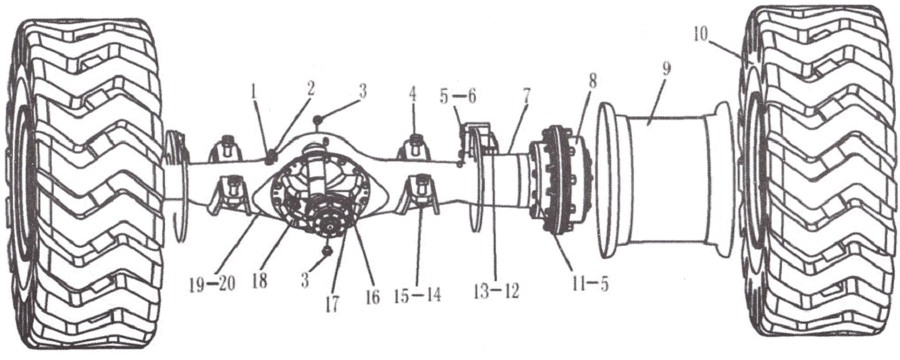

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:NUTGB6173-M10*lEpZn-05
Каталожный номер:4013000078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BREATHER PIPE
Каталожный номер:29070000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PLUG Q/ZB286-ZG3/4'-Q235A
Каталожный номер:4120000080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:29090001031
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER GB93-20-65Mn
Каталожный номер:4015000030
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:29070000101
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BRAKE DISK
Каталожный номер:29070001071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:FINAL DRIVE ASSEMBLY (REAR AXLE)
Каталожный номер:29070001081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:RIM
Каталожный номер:4190000412
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TIRE ASSEMBLY
Каталожный номер:4110000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT GB5786-M20*1.5*50EpZn-8.8
Каталожный номер:4011000130
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:DISK BRAKE
Каталожный номер:4120001739
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:VENT NOZZLE
Каталожный номер:4120001740
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER GB93-30-65Mn
Каталожный номер:4015000032
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:LOCKING NUT GB889.2-M30*2-8
Каталожный номер:4013000064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BRAND LGB402-E/A505
Каталожный номер:4044000086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:RIVET GB827-3*5-BL2
Каталожный номер:4019000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:REAR AXLE MAIN DRIVE
Каталожный номер:29090001061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:REAR AXLE SHELL ASSEMBLY
Каталожный номер:29090007651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:A505 REAR AXLE ASSEMBLY
Каталожный номер:29090007701
Комплект:1
Примечание:
