Part 4

← Part 3 Part 5-1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

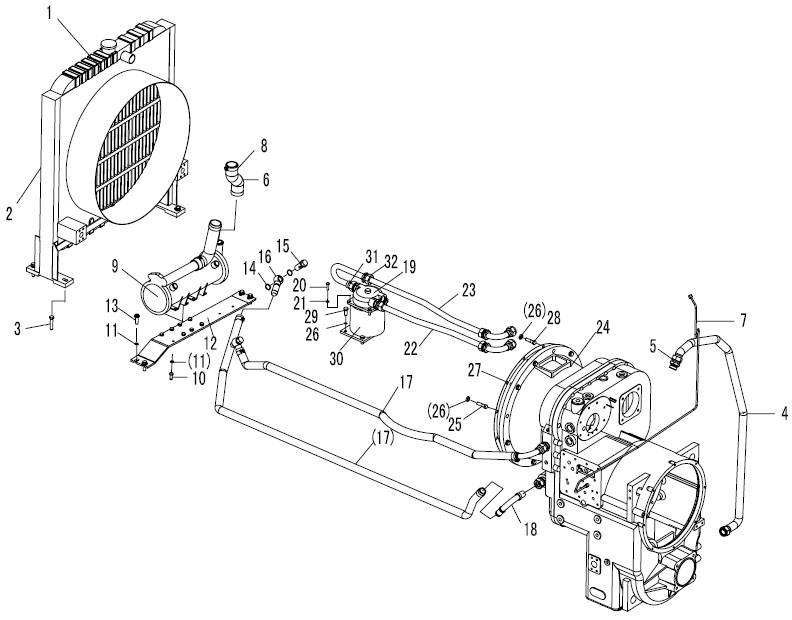

№ на схеме:1

Наименование:RADIATOR ASS'Y LY-LG953-1

Каталожный номер:4120000679

Комплект:1

Примечание:

№ на схеме:2

Наименование:RADIATOR B1294

Каталожный номер:4120000597

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT GB5783-M12*60EpZn-8.8

Каталожный номер:4011000467

Комплект:4

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:29050000031

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING GB1235-32*3.1

Каталожный номер:4030000013

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE JB8406-B45*90

Каталожный номер:4120000238

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIFT PRESS VITTA

Каталожный номер:29050001021

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP Q/ZB251-3/2'

Каталожный номер:4120000383

Комплект:2

Примечание:

№ на схеме:9

Наименование:WATER-COOLED OIL RADIATOR LG02-YS1

Каталожный номер:4120000098

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT GB5783-M10*25EpZn-8.8

Каталожный номер:4011000082

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:8

Примечание:

№ на схеме:12

Наименование:MOTHERBOARD

Каталожный номер:29030001042

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT GB16674-M12*25EpZn-8.8

Каталожный номер:4011000453

Комплект:6

Примечание:

№ на схеме:14

Наименование:WASHER JB1002-24-T2

Каталожный номер:4015000203

Комплект:4

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:29030001021

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:29030001031

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIPE JOINT

Каталожный номер:2020900019

Комплект:2

Примечание:

№ на схеме:19

Наименование:OIL FILTER QF60M33

Каталожный номер:4120000034

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT GB5783-M8*30EpZn-8.8

Каталожный номер:4011000107

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER GB93-8-65Mn

Каталожный номер:4015000036

Комплект:4

Примечание:

№ на схеме:22

Наименование:HOSE

Каталожный номер:29040001021

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE

Каталожный номер:29040001031

Комплект:1

Примечание:

№ на схеме:24

Наименование:TORQUE CONVERTER YJSW315-6C

Каталожный номер:4110000011

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT GB5783-M12*45EpZn-8.8

Каталожный номер:4011000207

Комплект:11

Примечание:

№ на схеме:26

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:14

Примечание:

№ на схеме:27

Наименование:SEAL WASHER

Каталожный номер:29040000041

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT GB5783-M12*35EpZn-8.8

Каталожный номер:4011000090

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT GB5783-M12*30EpZn-8.8

Каталожный номер:4011000089

Комплект:2

Примечание:

№ на схеме:30

Наименование:HOLDER

Каталожный номер:29040007651

Комплект:1

Примечание:

№ на схеме:31

Наименование:CONNECTOR GB3733.2-G28-35

Каталожный номер:4120000125

Комплект:3

Примечание:

№ на схеме:32

Наименование:O-RING GB3452.1-22.4*2.65G

Каталожный номер:4030000229

Комплект:2

Примечание:
