Part 24

← Part 23 Part 25 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

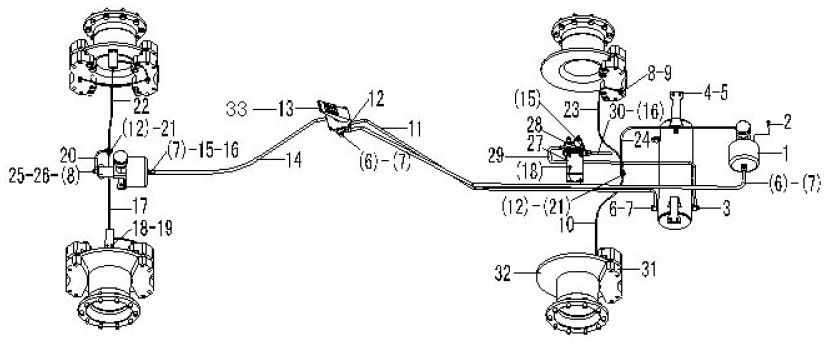

№ на схеме:1

Наименование:BOOSTER LG22-JLB

Каталожный номер:4120000675

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:3

Наименование:TUBE FROM BRAKE VALVE TO REAR BOOSTER

Каталожный номер:29220001181

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT GB16674-M12*20EpZn-8.8

Каталожный номер:4011000137

Комплект:1

Примечание:

№ на схеме:5

Наименование:AIR RESERVOIR

Каталожный номер:29220001041

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:29010000041

Комплект:5

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:29010000061

Комплект:15

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:29220000021

Комплект:18

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:29220000031

Комплект:8

Примечание:

№ на схеме:10

Наименование:OIL TUBE OF REAR AXLE(LEFT)

Каталожный номер:29220008011

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE LGB149004275

Каталожный номер:4041000077

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT GB16674-M8*25EpZn-8.8

Каталожный номер:4011000455

Комплект:6

Примечание:

№ на схеме:13

Наименование:BRAKE VALVE LY60F

Каталожный номер:4120001795

Комплект:1

Примечание:

№ на схеме:14

Наименование:TUBE LGB149004170

Каталожный номер:4041000533

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:29010000071

Комплект:3

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:29010000051

Комплект:4

Примечание:

№ на схеме:17

Наименование:OIL TUBE OF FRONT AXLE(LEFT)

Каталожный номер:29220001132

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:5

Примечание:

№ на схеме:19

Наименование:GUARD PLATE

Каталожный номер:29220001121

Комплект:2

Примечание:

№ на схеме:20

Наименование:TUBE LGB153002050

Каталожный номер:4041000821

Комплект:1

Примечание:

№ на схеме:21

Наименование:TEE OF THE OIL LINE

Каталожный номер:29220000131

Комплект:2

Примечание:

№ на схеме:22

Наименование:OIL TUBE OF FRONT AXLE(RIGHT)

Каталожный номер:29220001142

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL TUBE OF REAR AXLE(RIGHT)

Каталожный номер:29220008001

Комплект:1

Примечание:

№ на схеме:24

Наименование:TUBE LGB152002180

Каталожный номер:4041000552

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONNECTOR

Каталожный номер:29220000161

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:29220000171

Комплект:2

Примечание:

№ на схеме:27

Наименование:BRACKET OF AIR DYER

Каталожный номер:29010001031

Комплект:1

Примечание:

№ на схеме:28

Наименование:AIR DYER ST-50G

Каталожный номер:4120000084

Комплект:1

Примечание:

№ на схеме:29

Наименование:TUBE TO AIR RESERVOIR

Каталожный номер:29010001041

Комплект:1

Примечание:

№ на схеме:30

Наименование:TUBE FROM AIR DYER TO AIR COMPRESSOR

Каталожный номер:29010001051

Комплект:1

Примечание:

№ на схеме:31

Наименование:ZL40 DISK BRAKE LG09-ZDQ

Каталожный номер:4110000012

Комплект:8

Примечание:

№ на схеме:32

Наименование:BRAKE DISK

Каталожный номер:29070001071

Комплект:4

Примечание:

№ на схеме:33

Наименование:BRAKE LAMP SWITCH YK209K

Каталожный номер:4130000521

Комплект:1

Примечание:
