Part 22

← Part 21 Part 23 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

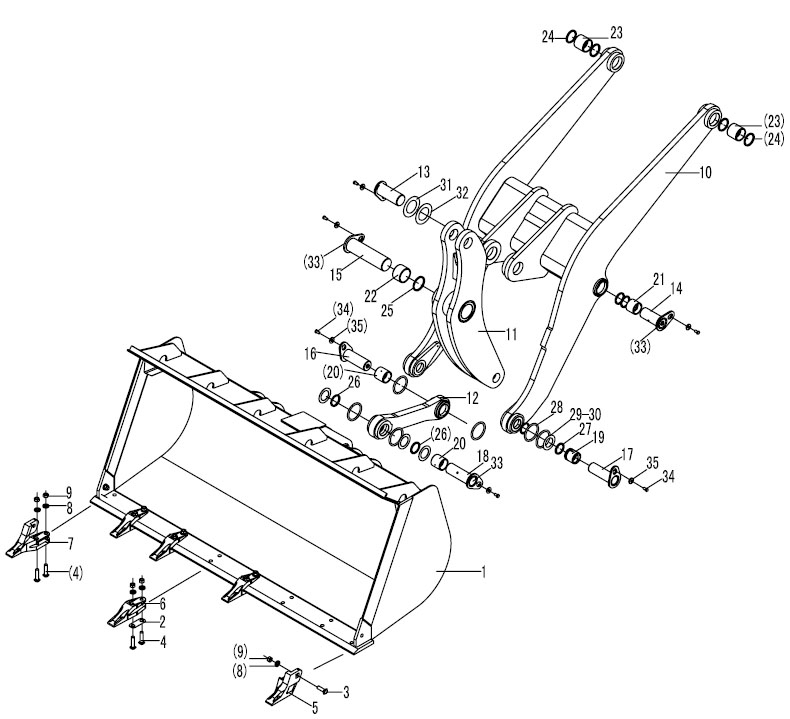

№ на схеме:1

Наименование:BUCKET

Каталожный номер:29170022381

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:29170020531

Комплект:8

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:29170019701

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:29170019711

Комплект:16

Примечание:

№ на схеме:5

Наименование:BUCKET TEETH

Каталожный номер:29170019691

Комплект:1

Примечание:

№ на схеме:6

Наименование:BUCKET TEETH

Каталожный номер:29170019671

Комплект:6

Примечание:

№ на схеме:7

Наименование:BUCKET TEETH

Каталожный номер:29170019681

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER GB97.1-20EpZn-300HV

Каталожный номер:4015000176

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT GB6170-M20EpZn-8

Каталожный номер:4013000020

Комплект:18

Примечание:

№ на схеме:10

Наименование:LIFT ARM

Каталожный номер:29150001021

Комплект:1

Примечание:

№ на схеме:11

Наименование:ROCKER ARM

Каталожный номер:29150001031

Комплект:1

Примечание:

№ на схеме:12

Наименование:LINDAGE ROD

Каталожный номер:29150001041

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN LGB301-95*N*240-40Cr

Каталожный номер:4043000021

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN LGB301-85*115*215-40Cr

Каталожный номер:4043000014

Комплект:2

Примечание:

№ на схеме:15

Наименование:PIN LGB301-110*N*405-40Cr

Каталожный номер:4043000022

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN LGB301-85*130R*245-40Cr

Каталожный номер:4043000015

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN LGB301-80*140*260-40Cr

Каталожный номер:4043000173

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIN LGB301-85*142R*265-40Cr

Каталожный номер:4043000060

Комплект:1

Примечание:

№ на схеме:19

Наименование:BUSH LGB302-80*90A2

Каталожный номер:4043000026

Комплект:2

Примечание:

№ на схеме:20

Наименование:BUSH LGB302-85*95B3

Каталожный номер:4043000027

Комплект:2

Примечание:

№ на схеме:21

Наименование:BUSH LGB302-85*80B2

Каталожный номер:4043000028

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUSH LGB302-110*80B1

Каталожный номер:4043000031

Комплект:2

Примечание:

№ на схеме:23

Наименование:BUSH LGB302-95*100B2

Каталожный номер:4043000030

Комплект:2

Примечание:

№ на схеме:24

Наименование:PUSTRING LGB307-95

Каталожный номер:4043000057

Комплект:4

Примечание:

№ на схеме:25

Наименование:PUSTRING LGB307-110

Каталожный номер:4043000058

Комплект:2

Примечание:

№ на схеме:26

Наименование:PUSTRING LGB307-85

Каталожный номер:4043000056

Комплект:8

Примечание:

№ на схеме:27

Наименование:PUSTRING LGB307-80

Каталожный номер:4043000055

Комплект:4

Примечание:

№ на схеме:28

Наименование:O-RING LGB307-128*12

Каталожный номер:4043000059

Комплект:8

Примечание:

№ на схеме:29

Наименование:SPACER LGB303-80*130*2

Каталожный номер:4043000034

Комплект:4

Примечание:

№ на схеме:30

Наименование:SPACER LGB303-80*130*1

Каталожный номер:4043000033

Комплект:4

Примечание:

№ на схеме:31

Наименование:SPACER LGB303-95*150*1

Каталожный номер:4043000037

Комплект:2

Примечание:

№ на схеме:32

Наименование:SPACER LGB303-95*150*2

Каталожный номер:4043000038

Комплект:2

Примечание:

№ на схеме:33

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:7

Примечание:

№ на схеме:34

Наименование:BOLT GB5783-M16*30EpZn-8.8

Каталожный номер:4011000094

Комплект:8

Примечание:

№ на схеме:35

Наименование:WASHER LGB001-16

Каталожный номер:4040000002

Комплект:8

Примечание:
