Part 20

Part 20

← Part 19 Part 21 →

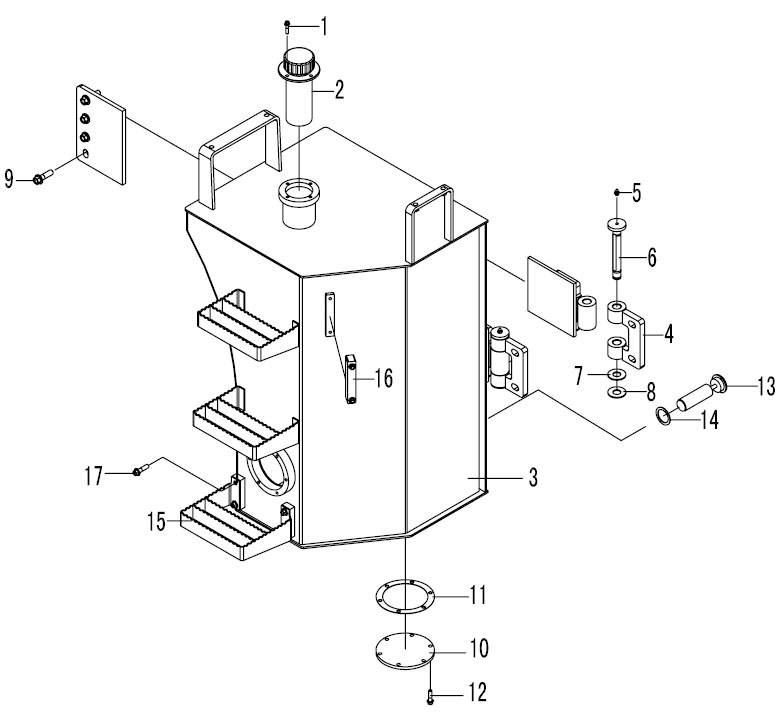

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT GB16674-M8*16EpZn-8.8
Каталожный номер:4011000461
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:STRAINER QUQ2.5b
Каталожный номер:4120000081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FUEL TANK
Каталожный номер:29020001042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HINGE
Каталожный номер:29020001051
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:FITING JB7940.1-45°M10*1
Каталожный номер:4030000101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PIN
Каталожный номер:29020001061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:29020001071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:RING SNAP GB894.1-25-65Mn
Каталожный номер:4015000130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT GB16674-M16*40EpZn-8.8
Каталожный номер:4011000148
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:FLANGED CAP
Каталожный номер:29020001081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:29020001091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT GB16674-M10*25EpZn-8.8
Каталожный номер:4011000474
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:OIL FILTER
Каталожный номер:29020001101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER
Каталожный номер:29020000062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:UNDERSIDE FOOTPLATE
Каталожный номер:29020001301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT GB16674-M12*20EpZn-8.8
Каталожный номер:4011000137
Комплект:4
Примечание:
