STEERING CYLINDER (3713CH)

STEERING CYLINDER (3713CH)

← STEERING CYLINDER (371368) SERVICE BRAKE ASSEMBLY →

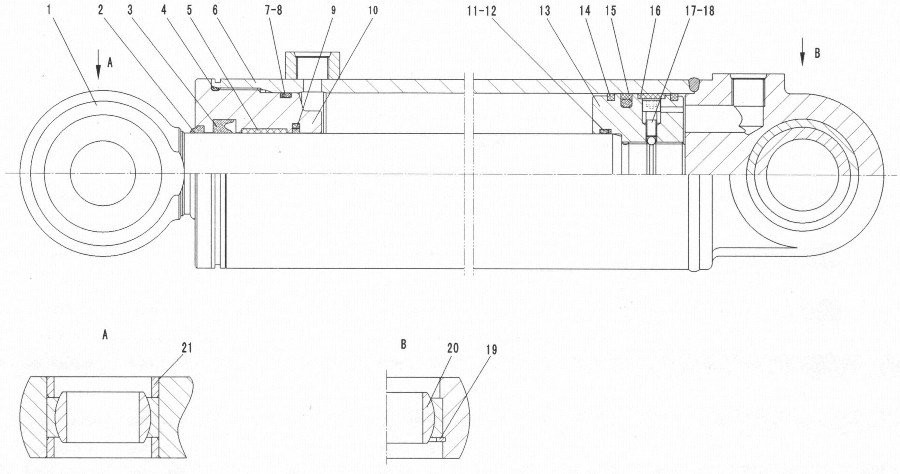

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PISTON ROD
Каталожный номер:4120002378302
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CYLINDER BODY
Каталожный номер:4120002378303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CYLINDER COVER
Каталожный номер:4120002378304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PISTON
Каталожный номер:4120002378305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SEALING KIT
Каталожный номер:4120002378301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SCREW GB70.1-M6* 14-8.8
Каталожный номер:4014000255
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:STEEL BALL
Каталожный номер:4090000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CHECK RING GB893.1-62-65Mn
Каталожный номер:4015000261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SPHERICAL PLAIN BEARING
Каталожный номер:4021000199
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:STOPPER
Каталожный номер:4120002378306
Комплект:2
Примечание:
