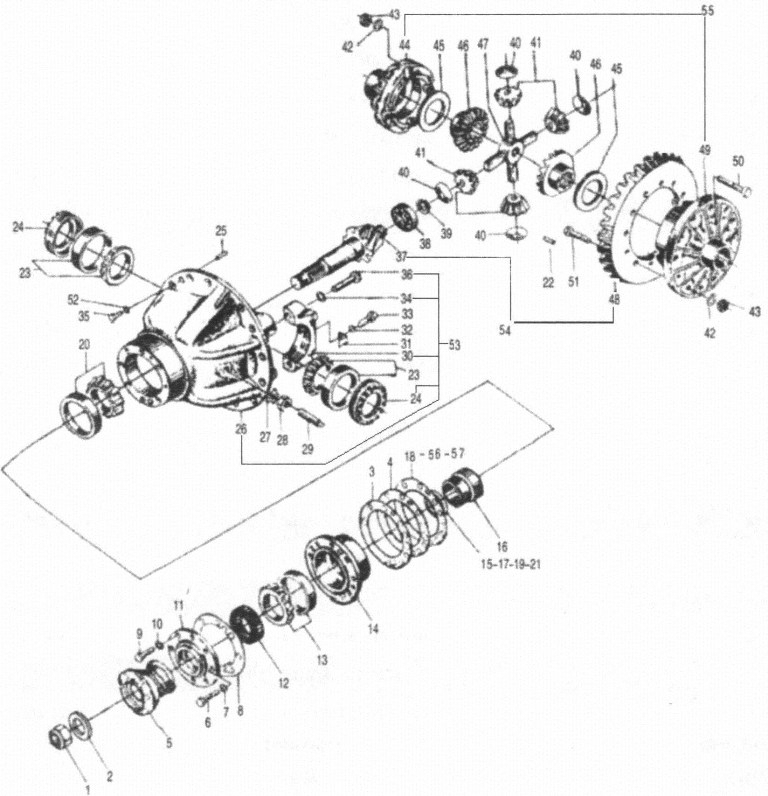

FRONT AXLE MAIN DRIVE ASSEMBLY

← FRONT AXLE ASSEMBLY DRIVE SHAFT GROUP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT GB889.2-M33* 1.5-8

Каталожный номер:4013000066

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:29070001121

Комплект:1

Примечание:

№ на схеме:3

Наименование:ADJUSTING SHIM

Каталожный номер:29070001181

Комплект:3

Примечание:

№ на схеме:4

Наименование:ADJUSTING SHIM

Каталожный номер:29070001191

Комплект:4

Примечание:

№ на схеме:5

Наименование:INPUT FLANGE

Каталожный номер:29070001131

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT GB5782-M14*55EpZn-8.8

Каталожный номер:4011000067

Комплект:7

Примечание:

№ на схеме:7

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:7

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:29070001161

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT GB5782-M12*55EpZn-8.8

Каталожный номер:4011000186

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEALING COVER

Каталожный номер:29070001141

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL SEAL HG4-692-SG80*100*12

Каталожный номер:4030000049

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING GB297-31313

Каталожный номер:4021000030

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING SEAT

Каталожный номер:29070001171

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPACER

Каталожный номер:29070000181

Комплект:2

Примечание:

№ на схеме:16

Наименование:SHAFT SLEEVE

Каталожный номер:29070001151

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:29070000191

Комплект:2

Примечание:

№ на схеме:18

Наименование:ADJUSTING SHIM

Каталожный номер:29070001201

Комплект:5

Примечание:

№ на схеме:19

Наименование:SPACER

Каталожный номер:29070000201

Комплект:3

Примечание:

№ на схеме:20

Наименование:BEARING GB297-31314

Каталожный номер:4021000032

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:29070000211

Комплект:3

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:29070000461

Комплект:4

Примечание:

№ на схеме:23

Наименование:BEARING GB297-32216

Каталожный номер:4021000036

Комплект:2

Примечание:

№ на схеме:24

Наименование:ADJUSTING NUT

Каталожный номер:29070000351

Комплект:2

Примечание:

№ на схеме:25

Наименование:PINGB119.2-10u8*30

Каталожный номер:4016000124

Комплект:2

Примечание:

№ на схеме:26

Наименование:CARRIER

Каталожный номер:29070001221

Комплект:1

Примечание:

№ на схеме:27

Наименование:LOCKING LEAF

Каталожный номер:29070000311

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUTGB6173-M27*2-05

Каталожный номер:4013000052

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:29070000301

Комплект:1

Примечание:

№ на схеме:30

Наименование:CAGE

Каталожный номер:29070000391

Комплект:2

Примечание:

№ на схеме:31

Наименование:LOCKING LEAF

Каталожный номер:29070000401

Комплект:2

Примечание:

№ на схеме:32

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:2

Примечание:

№ на схеме:33

Наименование:BOLT GB5786-M10*l*20EpZn-8.8

Каталожный номер:4011000597

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:29070001301

Комплект:4

Примечание:

№ на схеме:35

Наименование:BOLT GB5786-M16* 1.5*40EpZn-8.8

Каталожный номер:4011000126

Комплект:14

Примечание:

№ на схеме:36

Наименование:BOLT GB5782-M22* 100EpZn-10.9

Каталожный номер:29070009521

Комплект:4

Примечание:

№ на схеме:37

Наименование:SPIRAL BEVEL GEAR PINION(LEFT)

Каталожный номер:29070001211

Комплект:1

Примечание:

№ на схеме:38

Наименование:BEARING GB283-NUP2307

Каталожный номер:4021000027

Комплект:1

Примечание:

№ на схеме:39

Наименование:RETAINER RING GB894.1-35-65Mn

Каталожный номер:4015000020

Комплект:1

Примечание:

№ на схеме:40

Наименование:WASHER THRUST

Каталожный номер:29070000331

Комплект:4

Примечание:

№ на схеме:41

Наименование:GEAR PINION

Каталожный номер:29070000341

Комплект:4

Примечание:

№ на схеме:42

Наименование:WASHER

Каталожный номер:29070009511

Комплект:20

Примечание:

№ на схеме:43

Наименование:NUTGB6176-M16*1.5-10

Каталожный номер:4013000198

Комплект:20

Примечание:

№ на схеме:44

Наименование:LEFT CASE DIFFERENTIAL MECHANISM

Каталожный номер:29070000431

Комплект:1

Примечание:

№ на схеме:45

Наименование:HALF AXLE GEAR SPACER

Каталожный номер:29070000381

Комплект:2

Примечание:

№ на схеме:46

Наименование:HALF AXLE GEAR

Каталожный номер:29070000371

Комплект:2

Примечание:

№ на схеме:47

Наименование:CROSS AXLE

Каталожный номер:29070000411

Комплект:1

Примечание:

№ на схеме:48

Наименование:LARGE SPRIAL BEVELGEAR (RIGHT)

Каталожный номер:29070000451

Комплект:1

Примечание:

№ на схеме:49

Наименование:RIGHT CASE DIFFERENTIAL MECHANISM

Каталожный номер:29070000361

Комплект:1

Примечание:

№ на схеме:50

Наименование:BOLT

Каталожный номер:29070009491

Комплект:8

Примечание:

№ на схеме:51

Наименование:BOLT

Каталожный номер:29070009501

Комплект:12

Примечание:

№ на схеме:52

Наименование:WASHER GB93-16-65Mn

Каталожный номер:4015000098

Комплект:14

Примечание:

№ на схеме:53

Наименование:BRACKET ASSEMBLY

Каталожный номер:29070001321

Комплект:1

Примечание:

№ на схеме:54

Наименование:GEAR

Каталожный номер:2050900103

Комплект:1

Примечание:

№ на схеме:55

Наименование:LEFT s RIGHT CASE DIFFERENTIAL MECHANISM

Каталожный номер:2050900079

Комплект:1

Примечание:

№ на схеме:56

Наименование:ADJUSTING SHIM

Каталожный номер:29070013031

Комплект:2

Примечание:

№ на схеме:57

Наименование:ADJUSTING SHIM

Каталожный номер:29070013041

Комплект:2

Примечание:
