FAN BRACKET GRD10100002

FAN BRACKET GRD10100002

← CYLINDER HEAD COVER GR615040419 FAN AND BELT GR0606002 →

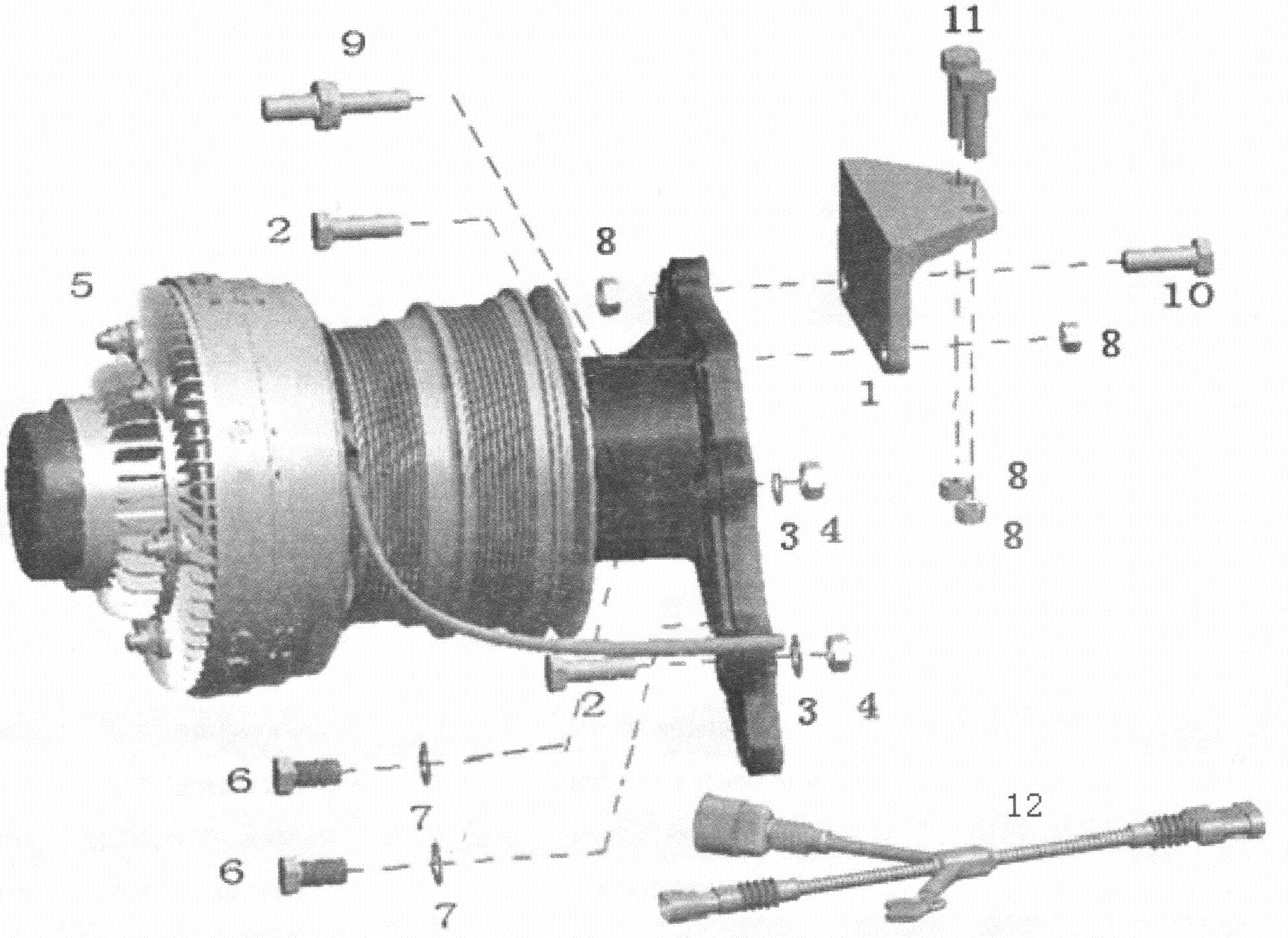

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BRACKET PLATE 615G00100011A
Каталожный номер:4110000556240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hexagon bolt 90003802655
Каталожный номер:4110000924101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SPRING WASHER 90003931142
Каталожный номер:4110000924114
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:NUT 90012210004
Каталожный номер:4110000924115
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Electromagnetic fan clutch 612600100188
Каталожный номер:4110000924116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT 90003802527
Каталожный номер:4110000924117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SPRING WASHER 90003932024
Каталожный номер:4110000025012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NUT 612600061720
Каталожный номер:4110000924118
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT 612600100154
Каталожный номер:4110000924026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT 90011430025
Каталожный номер:4110000924119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT 90011430009
Каталожный номер:4110000924120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:wiring harness 612600101657
Каталожный номер:4110000924121
Комплект:1
Примечание:
