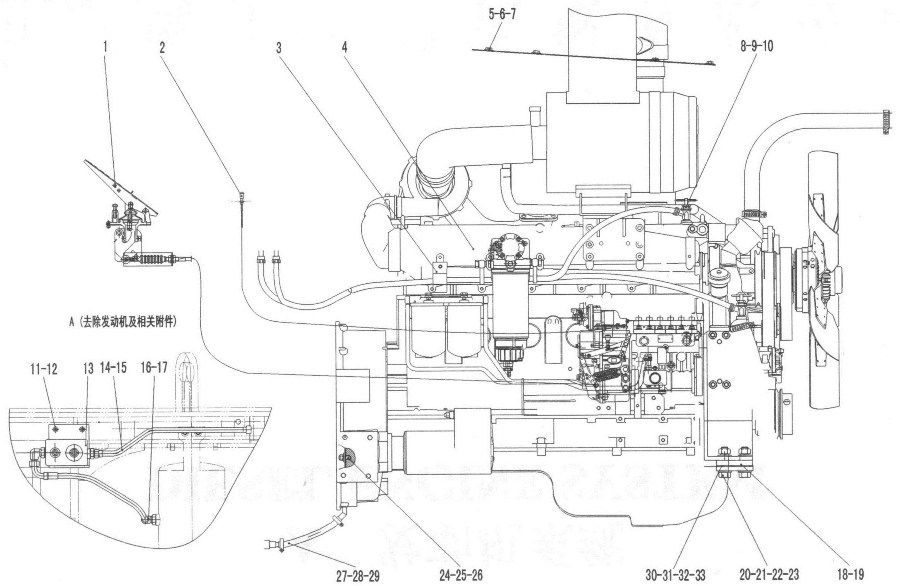

ENGINE ASSEMBLY

← DISC BRAKE (371104) TANK ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GOVERNOR CONTROL SYSTEM

Каталожный номер:29010013691

Комплект:1

Примечание:

№ на схеме:2

Наименование:CABLE SHAFT

Каталожный номер:29010020361

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:29030000041

Комплект:1

Примечание:

№ на схеме:4

Наименование:ENGINE ASSEMBLY WD10G22OE23 (DHD10G0387)

Каталожный номер:4110001554

Комплект:1

Примечание:

№ на схеме:5

Наименование:UPPER PLATE

Каталожный номер:29010026521

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER GB96.1 -10EpZn-300HV

Каталожный номер:4015000197

Комплект:8

Примечание:

№ на схеме:7

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:8

Примечание:

№ на схеме:8

Наименование:VALVE-HEATER

Каталожный номер:4120000067

Комплект:2

Примечание:

№ на схеме:9

Наименование:CLAMP QC390-D26

Каталожный номер:4017000024

Комплект:4

Примечание:

№ на схеме:10

Наименование:HOSE HG2491-16*2150

Каталожный номер:4090000191

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:2

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:29010021331

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR DYER ST-50G

Каталожный номер:4120000084

Комплект:1

Примечание:

№ на схеме:14

Наименование:FLEXIBLE METAL TUBING

Каталожный номер:4120002043

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:29220000171

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIPE LGB145-205096

Каталожный номер:4041001194

Комплект:1

Примечание:

№ на схеме:17

Наименование:JOINT

Каталожный номер:29220001201

Комплект:2

Примечание:

№ на схеме:18

Наименование:RUBBER SPACER

Каталожный номер:3010900052

Комплект:2

Примечание:

№ на схеме:19

Наименование:FILLTER

Каталожный номер:3010900053

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT GB5785-M14*1.5*75EpZn-8.8

Каталожный номер:4011000178

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUTGB889.2-M14*1.5EpZn-8

Каталожный номер:4013000073

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER GB97.1-14EpZn-300HV

Каталожный номер:4015000177

Комплект:8

Примечание:

№ на схеме:23

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:4

Примечание:

№ на схеме:24

Наименование:DOUBLE-SCREW BOLT

Каталожный номер:29010016661

Комплект:12

Примечание:

№ на схеме:25

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:12

Примечание:

№ на схеме:26

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:12

Примечание:

№ на схеме:27

Наименование:CLAMP JB8870-d32

Каталожный номер:4017000011

Комплект:2

Примечание:

№ на схеме:28

Наименование:HOSE JB8406-B 16*265

Каталожный номер:4030000495

Комплект:1

Примечание:

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:29010000121

Комплект:1

Примечание:

№ на схеме:30

Наименование:ADJUSTING SHIM

Каталожный номер:29010024231

Комплект:1

Примечание:

№ на схеме:31

Наименование:ADJUSTING SHIM

Каталожный номер:29010024241

Комплект:1

Примечание:

№ на схеме:32

Наименование:ADJUSTING SHIM

Каталожный номер:29010024251

Комплект:1

Примечание:

№ на схеме:33

Наименование:ADJUSTING SHIM

Каталожный номер:29010024261

Комплект:1

Примечание:
