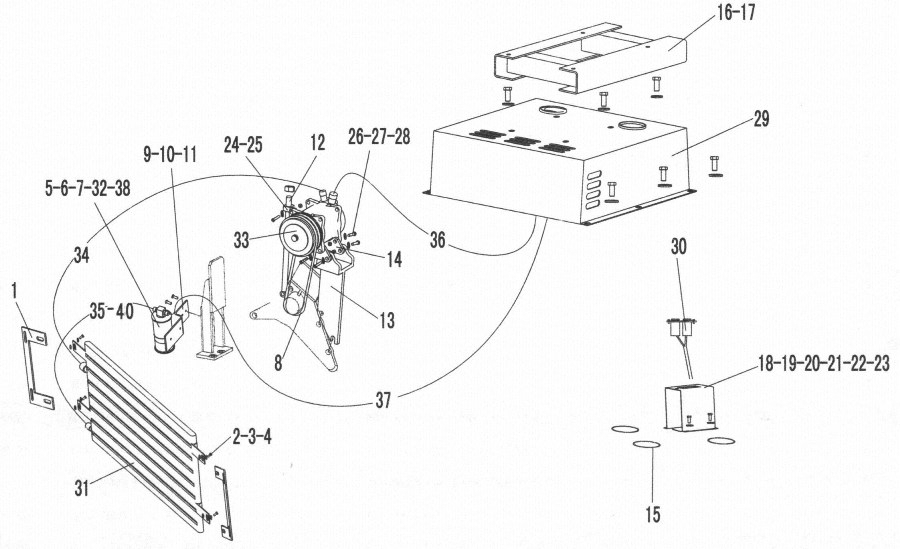

CONDITION

← REAR STEERING LAMP HOOD WARMING MACHING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COOLER BEARING

Каталожный номер:29350009901

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT GB5783-M8*20EpZn-8.8

Каталожный номер:4011000105

Комплект:10

Примечание:

№ на схеме:3

Наименование:WASHER GB93-8-65Mn

Каталожный номер:4015000036

Комплект:10

Примечание:

№ на схеме:4

Наименование:WASHER GB97.1 -8EpZn-300HV

Каталожный номер:4015000072

Комплект:10

Примечание:

№ на схеме:5

Наименование:BOLT GB16674-M6*20EpZn-8.8

Каталожный номер:4011000154

Комплект:6

Примечание:

№ на схеме:6

Наименование:BOLT GB 16674-M6*30EpZn-8.8

Каталожный номер:4011000680

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT GB6170-M6EpZn-8

Каталожный номер:4013000028

Комплект:3

Примечание:

№ на схеме:8

Наименование:BELT,COMPRESSOR

Каталожный номер:4110000688

Комплект:1

Примечание:

№ на схеме:9

Наименование:DRYER BEARING

Каталожный номер:29350009841

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:9

Примечание:

№ на схеме:11

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:2

Примечание:

№ на схеме:12

Наименование:ADJUST SCREW

Каталожный номер:29350009821

Комплект:1

Примечание:

№ на схеме:13

Наименование:COMPRESSOR SUPPORT

Каталожный номер:29350009771

Комплект:1

Примечание:

№ на схеме:14

Наименование:SUPPORT PLATE

Каталожный номер:29350000051

Комплект:2

Примечание:

№ на схеме:15

Наименование:COVER 32

Каталожный номер:29310012601

Комплект:3

Примечание:

№ на схеме:16

Наименование:EMPTY

Каталожный номер:29300007691

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT GB 16674-M8* 16EpZn-8.8

Каталожный номер:4011000461

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW GB818-M4* 12EpZn-4.8

Каталожный номер:4014000021

Комплект:4

Примечание:

№ на схеме:19

Наименование:NUT GB6710-M4EpZn-8

Каталожный номер:4013000025

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER GB97.1-4EpZn-300HV

Каталожный номер:4015000135

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER GB93-4-65Mn

Каталожный номер:4015000033

Комплект:4

Примечание:

№ на схеме:22

Наименование:RUBBER

Каталожный номер:29310000091

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:29310013111

Комплект:1

Примечание:

№ на схеме:24

Наименование:BLOCK

Каталожный номер:29350009831

Комплект:1

Примечание:

№ на схеме:25

Наименование:NUT GB6170-M 16EpZn-8

Каталожный номер:4013000016

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT GB5783-M10*40EpZn-8.8

Каталожный номер:4011000184

Комплект:7

Примечание:

№ на схеме:27

Наименование:NUT GB6170-M 10EpZn-8

Каталожный номер:4013000007

Комплект:7

Примечание:

№ на схеме:28

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:7

Примечание:

№ на схеме:29

Наименование:EVAPORATOR

Каталожный номер:4190000476

Комплект:1

Примечание:

№ на схеме:30

Наименование:CONTROL PANEL

Каталожный номер:4130000418

Комплект:1

Примечание:

№ на схеме:31

Наименование:CONDENSATOR

Каталожный номер:4190000477

Комплект:1

Примечание:

№ на схеме:32

Наименование:RECEIVER

Каталожный номер:4130000419

Комплект:1

Примечание:

№ на схеме:33

Наименование:COMPRESSOR ASSEMBLY

Каталожный номер:4130000420

Комплект:1

Примечание:

№ на схеме:34

Наименование:PIPE COMPRESSOR-CONDENSATOR

Каталожный номер:4120001809

Комплект:1

Примечание:

№ на схеме:35

Наименование:PIPE CONDENSER-RECEIVER

Каталожный номер:4120001514

Комплект:1

Примечание:

№ на схеме:36

Наименование:PIPE EVAPORATOR-COMPRESSOR

Каталожный номер:4120001812

Комплект:1

Примечание:

№ на схеме:37

Наименование:PIPE RECEIVER-EVAPORATOR

Каталожный номер:4120001671

Комплект:1

Примечание:

№ на схеме:38

Наименование:RECEIVER CLIP

Каталожный номер:4190000810

Комплект:1

Примечание:

№ на схеме:39

Наименование:WIRING HARNESS FOR AIR CONDITIONER

Каталожный номер:4130000987

Комплект:1

Примечание:
