CAB 3

CAB 3

← CAB 2 SEAT ASSEMBLY (321013) →

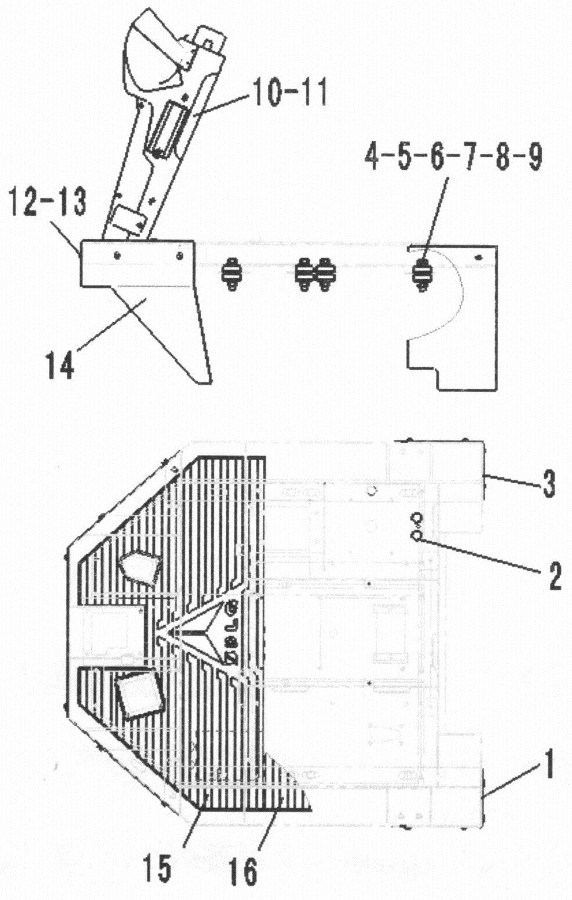

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LEFT BAFFLE
Каталожный номер:29310017191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RUBBER SLEEVE
Каталожный номер:29310000071
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:RIGHT BAFFLE
Каталожный номер:29310017201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:4011000369
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT GB6170-M18EpZn-8
Каталожный номер:4013000018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER GB93-18-65Mn
Каталожный номер:4015000029
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER GB97.1 -18EpZn-300HV
Каталожный номер:4015000182
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CLAMP PLATE
Каталожный номер:29310017111
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:MOUNTING
Каталожный номер:4190002286
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:DIRECTION HOOD
Каталожный номер:4190000872
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEALING PLATE
Каталожный номер:29310011421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT GB5783-M8*16EpZn-8.8
Каталожный номер:4011000102
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER GB96.1-8EpZn-300HV
Каталожный номер:4015000256
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FRONT BOARDING
Каталожный номер:29310017181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FRONT SIDE CUSHION
Каталожный номер:29310017131
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FRONT SIDE CUSHION
Каталожный номер:29310017141
Комплект:1
Примечание:
