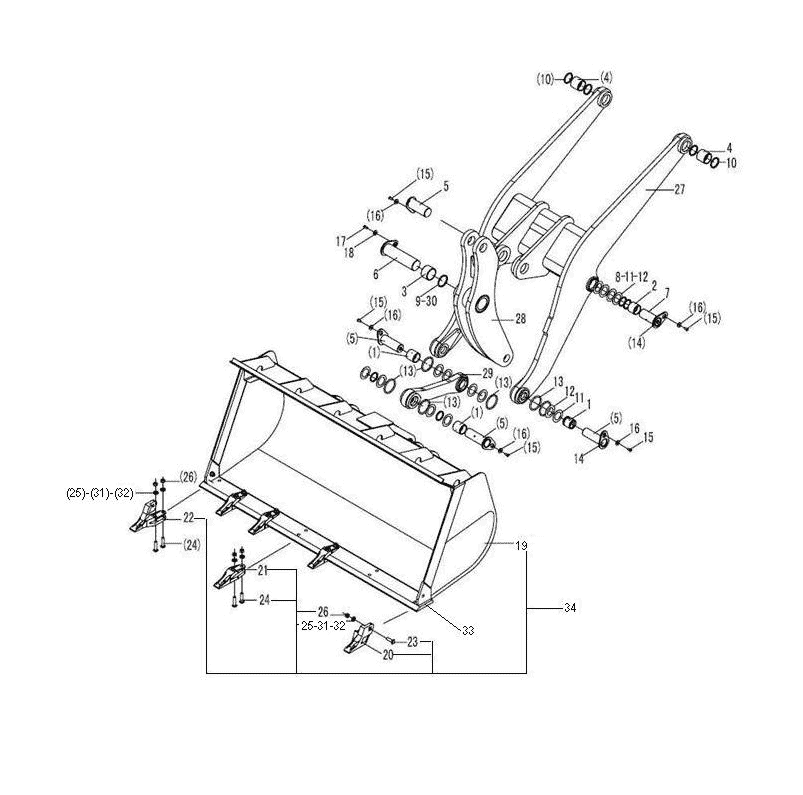

WORKING EQUIPMENT

← DUMP CYLINDER STEERING PUMP ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BUSH LGB302-60*58A2

Каталожный номер:4043000218

Комплект:4

Примечание:

№ на схеме:2

Наименование:BUSH LGB302-60*50A2

Каталожный номер:4043000121

Комплект:2

Примечание:

№ на схеме:3

Наименование:BUSH LGB302-85*125A2

Каталожный номер:4043000124

Комплект:1

Примечание:

№ на схеме:4

Наименование:BUSH LGB302-65*80A2

Каталожный номер:4043000123

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIN LGB301-60*95*170G-40Cr

Каталожный номер:4043000112

Комплект:5

Примечание:

№ на схеме:6

Наименование:PIN LGB301-85*132*245-40Cr

Каталожный номер:4043000120

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN LGB301-60*85*150-40Cr

Каталожный номер:4043000119

Комплект:2

Примечание:

№ на схеме:8

Наименование:PUSTRING LGB307-60

Каталожный номер:4043000127

Комплект:12

Примечание:

№ на схеме:9

Наименование:PUSTRING LGB307-85

Каталожный номер:4043000056

Комплект:2

Примечание:

№ на схеме:10

Наименование:PUSTRING LGB307-65

Каталожный номер:4043000128

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER LGB303-60*100*2

Каталожный номер:4043000126

Комплект:6

Примечание:

№ на схеме:12

Наименование:SPACER LGB303-60*100*1

Каталожный номер:4043000125

Комплект:10

Примечание:

№ на схеме:13

Наименование:O-RING LGB308-98*8

Каталожный номер:4043000129

Комплект:6

Примечание:

№ на схеме:14

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:8

Примечание:

№ на схеме:15

Наименование:BOLT GB5783-M12*30EpZn-8.8

Каталожный номер:4011000197

Комплект:7

Примечание:

№ на схеме:16

Наименование:WASHER LGB001-12*45*6

Каталожный номер:4040000001

Комплект:7

Примечание:

№ на схеме:17

Наименование:BOLT GB5783-M16*30EpZn-8.8

Каталожный номер:4011000094

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER LGB001-16

Каталожный номер:4040000002

Комплект:1

Примечание:

№ на схеме:21

Наименование:BUCKET TEETH

Каталожный номер:29170036971

Комплект:5

Примечание:

№ на схеме:22

Наименование:RIGHT SIDE BUCKET TEETH

Каталожный номер:29170036961

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT LGB002-M16*50

Каталожный номер:4043000337

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT LGB002-M16*75

Каталожный номер:4040000011

Комплект:14

Примечание:

№ на схеме:25

Наименование:WASHER GB1230-16EpZn-45

Каталожный номер:4015000001

Комплект:16

Примечание:

№ на схеме:26

Наименование:NUT GB6170-M16EpZn-8

Каталожный номер:4013000016

Комплект:16

Примечание:

№ на схеме:27

Наименование:LIFT ARM

Каталожный номер:29150008771

Комплект:1

Примечание:

№ на схеме:28

Наименование:ROCKER

Каталожный номер:29150004031

Комплект:1

Примечание:

№ на схеме:29

Наименование:LINKAGE ROD

Каталожный номер:29150004041

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPACER LGB303-85*130*1

Каталожный номер:4043000035

Комплект:4

Примечание:

№ на схеме:31

Наименование:BUCKET ADJUST SPACER

Каталожный номер:29170049661

Комплект:7

Примечание:

№ на схеме:32

Наименование:BUCKET ADJUST SPACER

Каталожный номер:29170049671

Комплект:7

Примечание:

№ на схеме:33

Наименование:PLATE

Каталожный номер:29170036941

Комплект:1

Примечание:

№ на схеме:34

Наименование:BUCKET ASSEMBLY

Каталожный номер:29170036831

Комплект:1

Примечание:
