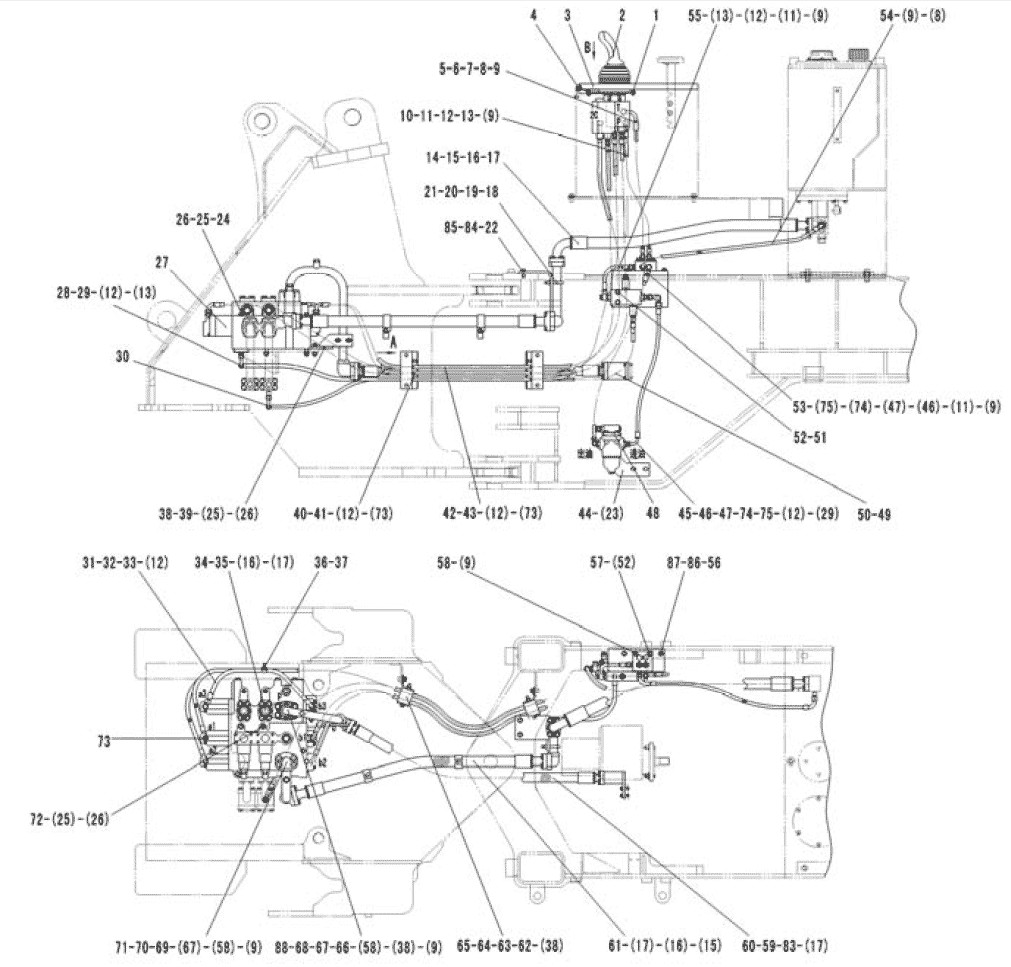

HYDRAULIC CONTROL ASSEMBLY

← AXLE SYSTEM WORKING PUMP ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT GB16674-M10*16EpZn-8.8

Каталожный номер:4011000488

Комплект:4

Примечание:

№ на схеме:2

Наименование:PILOT VALVE DXS-00

Каталожный номер:4120002027

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER PS

Каталожный номер:29120015911

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW GB70.1-M6*20EpZn-8.8

Каталожный номер:4014000058

Комплект:6

Примечание:

№ на схеме:5

Наименование:FEEDING HOSE OF PILOT VALVE

Каталожный номер:29120016291

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT JB999-M18*1.5*40-35

Каталожный номер:4011000366

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:29120015221

Комплект:2

Примечание:

№ на схеме:8

Наименование:STAIGHT JOINT LGB120-01814

Каталожный номер:4041000150

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-RING LGB168-11124

Каталожный номер:4041000767

Комплект:9

Примечание:

№ на схеме:10

Наименование:FRONT PILOT PTPE

Каталожный номер:29120010841

Комплект:1

Примечание:

№ на схеме:11

Наименование:JOINT LGB120-01614

Каталожный номер:4041000604

Комплект:3

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:29120014931

Комплект:18

Примечание:

№ на схеме:13

Наименование:BOLT JB999-M14*1.5*32-35

Каталожный номер:4011000344

Комплект:3

Примечание:

№ на схеме:14

Наименование:TUBE LGB162012105

Каталожный номер:4041000532

Комплект:1

Примечание:

№ на схеме:15

Наименование:FLANGE LGB117-312550

Каталожный номер:4041000056

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:6

Примечание:

№ на схеме:17

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:32

Примечание:

№ на схеме:18

Наименование:TUBE

Каталожный номер:29120004031

Комплект:1

Примечание:

№ на схеме:19

Наименование:U-BOLT JB/ZQ4321-33Zn-Q235A-F

Каталожный номер:4011000556

Комплект:3

Примечание:

№ на схеме:20

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:21

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:6

Примечание:

№ на схеме:22

Наименование:MOUNTED PLATE

Каталожный номер:29120011372

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:24

Наименование:BOLT GB5782-M12*165EpZn-8.8

Каталожный номер:4011000057

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:5

Примечание:

№ на схеме:26

Наименование:NUT GB6170-M12 EpZn-8

Каталожный номер:4013000011

Комплект:5

Примечание:

№ на схеме:27

Наименование:MULTIPLE UNIT VALVE D32A-16

Каталожный номер:4120001054

Комплект:1

Примечание:

№ на схеме:28

Наименование:PIPE (2c)

Каталожный номер:29120016301

Комплект:1

Примечание:

№ на схеме:29

Наименование:JOINT

Каталожный номер:29120007651

Комплект:2

Примечание:

№ на схеме:30

Наименование:PIPE LGB128-004250

Каталожный номер:4041001061

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE LGB125-003055

Каталожный номер:4041001189

Комплект:1

Примечание:

№ на схеме:32

Наименование:CONNECTOR LGB143-01406

Каталожный номер:4041001047

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING GB3452.1-6.00*1.80G

Каталожный номер:4030000530

Комплект:1

Примечание:

№ на схеме:34

Наименование:FLANGE LGB117312551

Каталожный номер:4041000027

Комплект:2

Примечание:

№ на схеме:35

Наименование:DUST-PREVENTION CAP

Каталожный номер:4041000716

Комплект:2

Примечание:

№ на схеме:36

Наименование:CLAMP

Каталожный номер:29120007671

Комплект:2

Примечание:

№ на схеме:37

Наименование:BOLT GB16674-M8*20Ep.Zn-8.8

Каталожный номер:4011000458

Комплект:4

Примечание:

№ на схеме:38

Наименование:BOLT GB16674-M12*35EpZn-8.8

Каталожный номер:4011000477

Комплект:10

Примечание:

№ на схеме:39

Наименование:STEADY REST

Каталожный номер:29120011391

Комплект:1

Примечание:

№ на схеме:40

Наименование:PIPE (2B-a2-A2)

Каталожный номер:29120016311

Комплект:1

Примечание:

№ на схеме:41

Наименование:PIPE (2A-b2-B2)

Каталожный номер:29120016321

Комплект:1

Примечание:

№ на схеме:42

Наименование:PIPE (1B-a1-A1)

Каталожный номер:29120016331

Комплект:1

Примечание:

№ на схеме:43

Наименование:PIPE (1A-b1-B1)

Каталожный номер:29120016341

Комплект:1

Примечание:

№ на схеме:44

Наименование:PLATE

Каталожный номер:29120016021

Комплект:1

Примечание:

№ на схеме:45

Наименование:PIPE LGB125-004065

Каталожный номер:4041000576

Комплект:1

Примечание:

№ на схеме:46

Наименование:JOINT

Каталожный номер:29120015081

Комплект:2

Примечание:

№ на схеме:47

Наименование:O-RING GB3452.1-32.5*2.65G

Каталожный номер:4030000276

Комплект:2

Примечание:

№ на схеме:48

Наименование:STRAINER PLF-C30*10

Каталожный номер:4120001954

Комплект:1

Примечание:

№ на схеме:49

Наименование:TWO-WAY BLOCK

Каталожный номер:29120010751

Комплект:1

Примечание:

№ на схеме:50

Наименование:BOLT GB16674-M8*25EpZn-8.8

Каталожный номер:4011000455

Комплект:4

Примечание:

№ на схеме:51

Наименование:PRESSURE SELECTION VALVE SF8-C

Каталожный номер:4120000448

Комплект:1

Примечание:

№ на схеме:52

Наименование:BOLT GB16674-M10*55EpZn-8.8

Каталожный номер:4011000473

Комплект:2

Примечание:

№ на схеме:53

Наименование:PIPE LGB124-004110

Каталожный номер:4041001146

Комплект:1

Примечание:

№ на схеме:54

Наименование:RETURN PIPE OF TRANSITION BLOCK

Каталожный номер:29120010801

Комплект:1

Примечание:

№ на схеме:55

Наименование:RETURN PIPE OF SELECTOR VALVE

Каталожный номер:29120011471

Комплект:1

Примечание:

№ на схеме:56

Наименование:MOUNTED PLATE

Каталожный номер:29120010771

Комплект:1

Примечание:

№ на схеме:57

Наименование:TRANSITION BLOCK

Каталожный номер:29120010791

Комплект:1

Примечание:

№ на схеме:58

Наименование:PLUG LGB13501421

Каталожный номер:4041000774

Комплект:4

Примечание:

№ на схеме:59

Наименование:FLANGE LGB117310490

Каталожный номер:4041000043

Комплект:2

Примечание:

№ на схеме:60

Наименование:PIPE LGB107-010110

Каталожный номер:4041000769

Комплект:1

Примечание:

№ на схеме:61

Наименование:PIPE LGB163-012106

Каталожный номер:4041001301

Комплект:1

Примечание:

№ на схеме:62

Наименование:MOUNTED PLATE

Каталожный номер:29120016351

Комплект:2

Примечание:

№ на схеме:63

Наименование:CLAMP

Каталожный номер:29120016741

Комплект:4

Примечание:

№ на схеме:64

Наименование:MOUNTED PLATE

Каталожный номер:29120016951

Комплект:2

Примечание:

№ на схеме:65

Наименование:BOLT GB16674-M8*90EpZn-8.8

Каталожный номер:4011000493

Комплект:4

Примечание:

№ на схеме:66

Наименование:FLANGE LGB117-314651

Каталожный номер:4041000010

Комплект:1

Примечание:

№ на схеме:67

Наименование:O-RING GB3452.1-47.5*3.55G

Каталожный номер:4030000130

Комплект:2

Примечание:

№ на схеме:68

Наименование:FEEDING TUBE OF MULTIPLE UNIT VALVE

Каталожный номер:29120010691

Комплект:1

Примечание:

№ на схеме:69

Наименование:TUBE

Каталожный номер:29120016541

Комплект:1

Примечание:

№ на схеме:70

Наименование:BOLT GB16674-M12*55EpZn-8.8

Каталожный номер:4011000478

Комплект:2

Примечание:

№ на схеме:71

Наименование:BOLT GB16674-M12*65EpZn-8.8

Каталожный номер:4011000793

Комплект:2

Примечание:

№ на схеме:72

Наименование:BOLT GB5782-M12*145EpZn-8.8

Каталожный номер:4011000056

Комплект:1

Примечание:

№ на схеме:73

Наименование:FITTING

Каталожный номер:29120015401

Комплект:10

Примечание:

№ на схеме:74

Наименование:JOINT LGB143-01608

Каталожный номер:4041001023

Комплект:3

Примечание:

№ на схеме:75

Наименование:O-RING GB3452.1-8.00*1.80G

Каталожный номер:4030000240

Комплект:3

Примечание:

№ на схеме:76

Наименование:CLIP LG13-ZS4*250

Каталожный номер:4190000020

Комплект:3

Примечание:

№ на схеме:77

Наименование:CLAMP

Каталожный номер:29120015431

Комплект:2

Примечание:

№ на схеме:78

Наименование:CUSHION LGB123-0219

Каталожный номер:4041001188

Комплект:2

Примечание:

№ на схеме:79

Наименование:CUSHION LGB123-0740

Каталожный номер:4041000869

Комплект:2

Примечание:

№ на схеме:80

Наименование:WASHER GB97.1-8EpZn-300HV

Каталожный номер:4015000072

Комплект:2

Примечание:

№ на схеме:81

Наименование:NUT GB6170-M8EpZn-8

Каталожный номер:4013000033

Комплект:2

Примечание:

№ на схеме:82

Наименование:CLAMP

Каталожный номер:29120015711

Комплект:2

Примечание:

№ на схеме:83

Наименование:O-RING GB3452.1-32.5*3.55G

Каталожный номер:4030000026

Комплект:2

Примечание:

№ на схеме:84

Наименование:BOLT GB5783-M12*30EpZn-8.8

Каталожный номер:4011000197

Комплект:2

Примечание:

№ на схеме:85

Наименование:WASHER GB96.1-12EpZn-300HV

Каталожный номер:4015000186

Комплект:2

Примечание:

№ на схеме:86

Наименование:BOLT GB5783-M8*20EpZn-8.8

Каталожный номер:4011000105

Комплект:2

Примечание:

№ на схеме:87

Наименование:WASHER GB96.1-8EpZn-300HV

Каталожный номер:4015000256

Комплект:2

Примечание:

№ на схеме:88

Наименование:U-BOLT LGB159-03040

Каталожный номер:4041000958

Комплект:1

Примечание:
