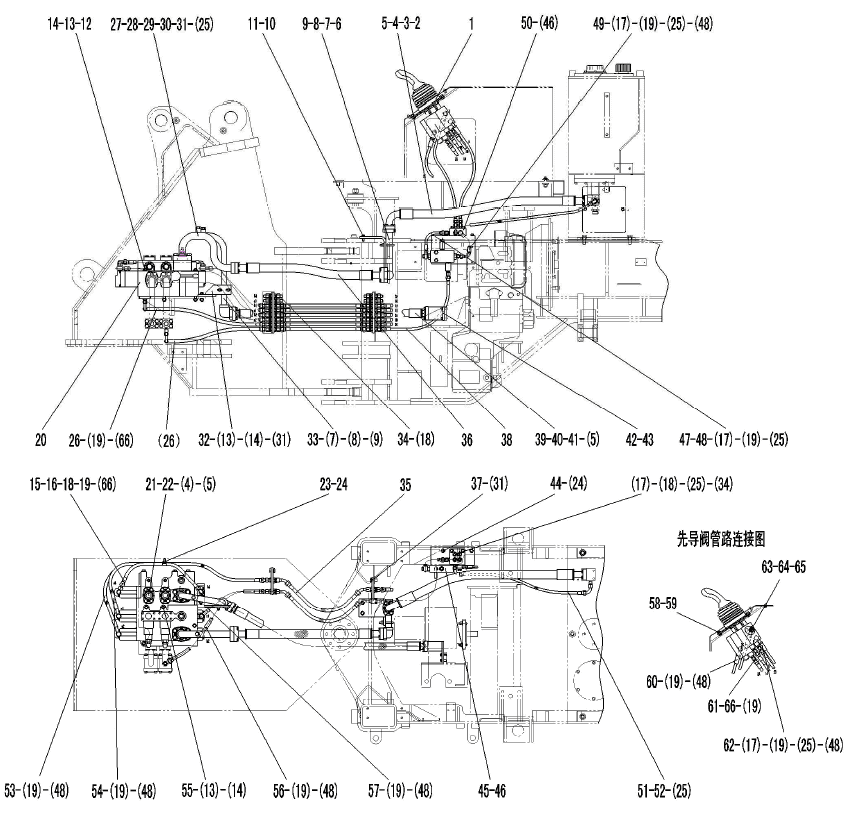

HYDRAULIC CONTROL ASSEMBLY

← TIRE GB2980-23.5-25 (520101) WORKING PUMP ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MONOLEVER PILOT VALVE DXS-OO

Каталожный номер:4120000370

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIPE LGB162-012105

Каталожный номер:4041000532

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE LGB117312550

Каталожный номер:4041000056

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:6

Примечание:

№ на схеме:5

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:32

Примечание:

№ на схеме:6

Наименование:OIL RETURN TUBE

Каталожный номер:29120004031

Комплект:1

Примечание:

№ на схеме:7

Наименование:U-BOLT JB/ZQ4321-33Zn-Q235A.F

Каталожный номер:4011000556

Комплект:3

Примечание:

№ на схеме:8

Наименование:WASHER GB97.1 -10EpZn-300HV

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:9

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:6

Примечание:

№ на схеме:10

Наименование:MOUNTED PLATE

Каталожный номер:29120011372

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT GB5782-M12*165EpZn-8.8

Каталожный номер:4011000057

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER GB97.1 -12EpZn-300HV

Каталожный номер:4015000168

Комплект:5

Примечание:

№ на схеме:14

Наименование:NUT GB6170-M12EpZn-8

Каталожный номер:4013000011

Комплект:5

Примечание:

№ на схеме:15

Наименование:PIPE LGB125-004055

Каталожный номер:4041000592

Комплект:1

Примечание:

№ на схеме:16

Наименование:JOINT LGB143-01608

Каталожный номер:4041001023

Комплект:1

Примечание:

№ на схеме:17

Наименование:STRAIGHT JOINT LGB120-01614

Каталожный номер:4041000604

Комплект:12

Примечание:

№ на схеме:18

Наименование:O-RING GB3452.1-8.00*1.80G

Каталожный номер:4030000240

Комплект:11

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:29120014931

Комплект:18

Примечание:

№ на схеме:20

Наименование:CONTROL VALVE D32A-16

Каталожный номер:4120001054

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLANGE LGB117-312551

Каталожный номер:4041000027

Комплект:2

Примечание:

№ на схеме:22

Наименование:DUST-PREVENTION CAP

Каталожный номер:4041000716

Комплект:2

Примечание:

№ на схеме:23

Наименование:PIPE CLAMP

Каталожный номер:29120007671

Комплект:3

Примечание:

№ на схеме:24

Наименование:BOLT GB16674-M8*20EpZn-8.8

Каталожный номер:4011000458

Комплект:5

Примечание:

№ на схеме:25

Наименование:O-RING LGB168-11124

Каталожный номер:4041000767

Комплект:9

Примечание:

№ на схеме:26

Наименование:PIPE LGB125-004080

Каталожный номер:4041000632

Комплект:2

Примечание:

№ на схеме:27

Наименование:OIL RETURN TUBE OF MULTIPLE UNIT VALVE

Каталожный номер:29120010631

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLUG LGN135-01422

Каталожный номер:4041000774

Комплект:2

Примечание:

№ на схеме:29

Наименование:FLANGE LGB117-314651

Каталожный номер:4041000010

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-RING GB3452.1-47.5*3.55G

Каталожный номер:4030000130

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT GB16674-M12*35EpZn-8.8

Каталожный номер:4011000477

Комплект:16

Примечание:

№ на схеме:32

Наименование:STEADY REST

Каталожный номер:29120011391

Комплект:1

Примечание:

№ на схеме:33

Наименование:FEEDING TUBE OF MULTIPLE UNIT VALVE

Каталожный номер:29120010691

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLUG LGB142-01604

Каталожный номер:4041000598

Комплект:10

Примечание:

№ на схеме:35

Наименование:MIDDLE PILOT PIPE

Каталожный номер:29120010721

Комплект:6

Примечание:

№ на схеме:36

Наименование:PIPE LGB163-012080

Каталожный номер:4041000636

Комплект:1

Примечание:

№ на схеме:37

Наименование:TWO-WAY NEST OF TUBES

Каталожный номер:29120010731

Комплект:2

Примечание:

№ на схеме:38

Наименование:PIPE LGB124-004080

Каталожный номер:4041000613

Комплект:1

Примечание:

№ на схеме:39

Наименование:FLANGE LGB117-310490

Каталожный номер:4041000043

Комплект:2

Примечание:

№ на схеме:40

Наименование:PIPE LGB107-010110

Каталожный номер:4041000769

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-RING GB3452.1-32.5*3.55G

Каталожный номер:4030000026

Комплект:2

Примечание:

№ на схеме:42

Наименование:TWO-WAY BLOCK

Каталожный номер:29120010751

Комплект:1

Примечание:

№ на схеме:43

Наименование:BOLT GB16674-M8*25EpZn-8.8

Каталожный номер:4011000455

Комплект:4

Примечание:

№ на схеме:44

Наименование:MOUNTED PLATE

Каталожный номер:29120010771

Комплект:1

Примечание:

№ на схеме:45

Наименование:PRESSURE SELECTOR VALVE SF8-C

Каталожный номер:4120000448

Комплект:1

Примечание:

№ на схеме:46

Наименование:BOLT GB16674-M10*60EpZn-8.8

Каталожный номер:4011000279

Комплект:4

Примечание:

№ на схеме:47

Наименование:RETURN PIPE OF SELECTOR VALVE

Каталожный номер:29120011471

Комплект:1

Примечание:

№ на схеме:48

Наименование:BOLT JB999-M14*1.5*32-35

Каталожный номер:4011000344

Комплект:8

Примечание:

№ на схеме:49

Наименование:PIPE FROM SELECTOR VALVE TO TRANSITION BLOCK

Каталожный номер:29120010291

Комплект:1

Примечание:

№ на схеме:50

Наименование:TRANSITION BLOCK

Каталожный номер:29120010791

Комплект:1

Примечание:

№ на схеме:51

Наименование:RETURN PIPE OF TRANSITION BLOCK

Каталожный номер:29120010801

Комплект:1

Примечание:

№ на схеме:52

Наименование:STAIGHT JOINT LGB120-01814

Каталожный номер:4041000150

Комплект:2

Примечание:

№ на схеме:53

Наименование:FRONT PILOT PTPE (a2)

Каталожный номер:29120010821

Комплект:1

Примечание:

№ на схеме:54

Наименование:FRONT PILOT PTPE (a1)

Каталожный номер:29120010831

Комплект:1

Примечание:

№ на схеме:55

Наименование:BOLT GB5782-M12*145EpZn-8.8

Каталожный номер:4011000056

Комплект:1

Примечание:

№ на схеме:56

Наименование:FRONT PILOT PTPE (b2)

Каталожный номер:29120010851

Комплект:1

Примечание:

№ на схеме:57

Наименование:FRONT PILOT PTPE (b1)

Каталожный номер:29120010861

Комплект:1

Примечание:

№ на схеме:58

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:4

Примечание:

№ на схеме:59

Наименование:RUBBER BUSH

Каталожный номер:29120014332

Комплект:1

Примечание:

№ на схеме:60

Наименование:FRONT PILOT PTPE (2c)

Каталожный номер:29120010891

Комплект:1

Примечание:

№ на схеме:61

Наименование:PIPE LGB124-004150

Каталожный номер:4041000641

Комплект:4

Примечание:

№ на схеме:62

Наименование:FEEDING HOSE OF PILOT VALVE

Каталожный номер:29120010901

Комплект:1

Примечание:

№ на схеме:63

Наименование:RETURN PIPE OF PILOT VALVE

Каталожный номер:29120010911

Комплект:1

Примечание:

№ на схеме:64

Наименование:WASHER

Каталожный номер:29120015221

Комплект:2

Примечание:

№ на схеме:65

Наименование:BOLT JB999-M18*1.5*40-35

Каталожный номер:4011000366

Комплект:1

Примечание:

№ на схеме:66

Наименование:JOINT

Каталожный номер:29120007651

Комплект:7

Примечание:
