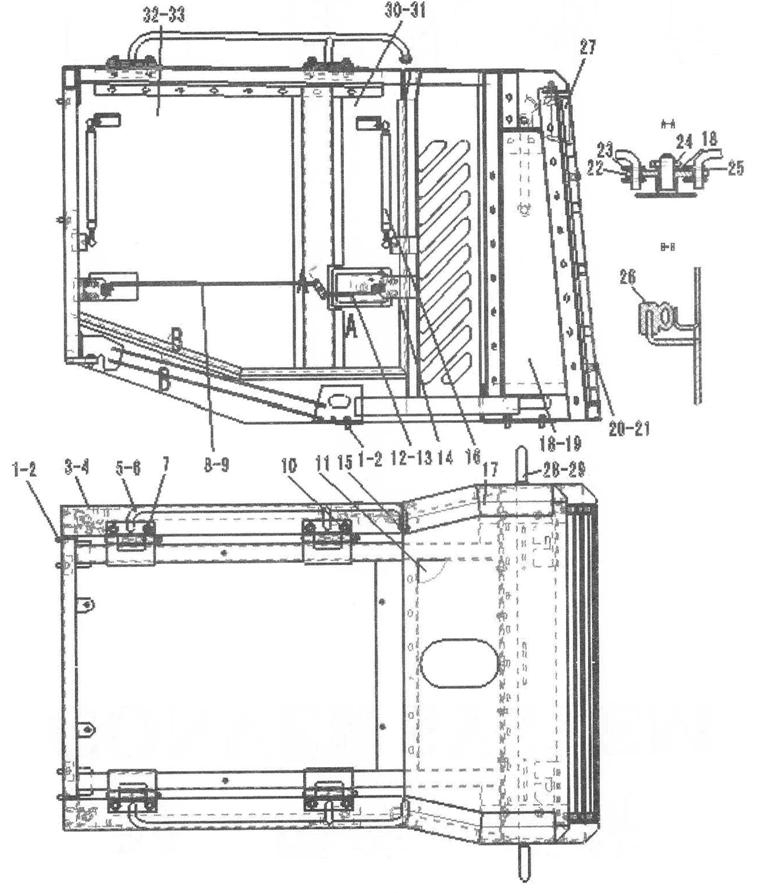

Hood of diesel engine assembly

← Trim panel assembly Engine hood assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt GB5783-M12*30EpZn-8.8

Каталожный номер:4011000089

Комплект:12

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:29330023151

Комплект:12

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:29330021131

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:29330021141

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hand rail

Каталожный номер:29330011191

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hand rail

Каталожный номер:29330011241

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt GB16674-M12*40EpZn-8.8

Каталожный номер:4011000320

Комплект:8

Примечание:

№ на схеме:8

Наименование:long link(left)

Каталожный номер:29330021151

Комплект:1

Примечание:

№ на схеме:9

Наименование:long link(right)

Каталожный номер:29330021161

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lubricating nipple JB7940.1-M6

Каталожный номер:4030000535

Комплект:4

Примечание:

№ на схеме:11

Наименование:Sponge

Каталожный номер:29330033651

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pull rod

Каталожный номер:29330000181

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pull rod

Каталожный номер:29330000171

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lock plate

Каталожный номер:29330000092

Комплект:4

Примечание:

№ на схеме:15

Наименование:Rubber plug

Каталожный номер:29330011232

Комплект:2

Примечание:

№ на схеме:16

Наименование:Gas spring

Каталожный номер:29330011391

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bonnet

Каталожный номер:29330027181

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sponge

Каталожный номер:29330033631

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sponge

Каталожный номер:29330033641

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:22

Наименование:Attaching plate

Каталожный номер:29330000241

Комплект:2

Примечание:

№ на схеме:23

Наименование:Split pin GB91-2*16EpZn-Q235A

Каталожный номер:4016000114

Комплект:16

Примечание:

№ на схеме:24

Наименование:Split pin GB91-3.2*16EpZn-Q235A

Каталожный номер:4016000119

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer GB97.1-6EpZn-300HV

Каталожный номер:4015000207

Комплект:16

Примечание:

№ на схеме:26

Наименование:Moulding GB7526-940

Каталожный номер:4030000749

Комплект:2

Примечание:

№ на схеме:27

Наименование:Grille

Каталожный номер:29330023881

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hand rail

Каталожный номер:29330021191

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:12

Примечание:

№ на схеме:30

Наименование:Sponge

Каталожный номер:29330033611

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sponge

Каталожный номер:29330033621

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sponge

Каталожный номер:29330033591

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sponge

Каталожный номер:29330033601

Комплект:1

Примечание:
