PARKING BRAKE SYSTEM

PARKING BRAKE SYSTEM

← BRAKE BOOSTER (340201) HAND BRAKE (371322) →

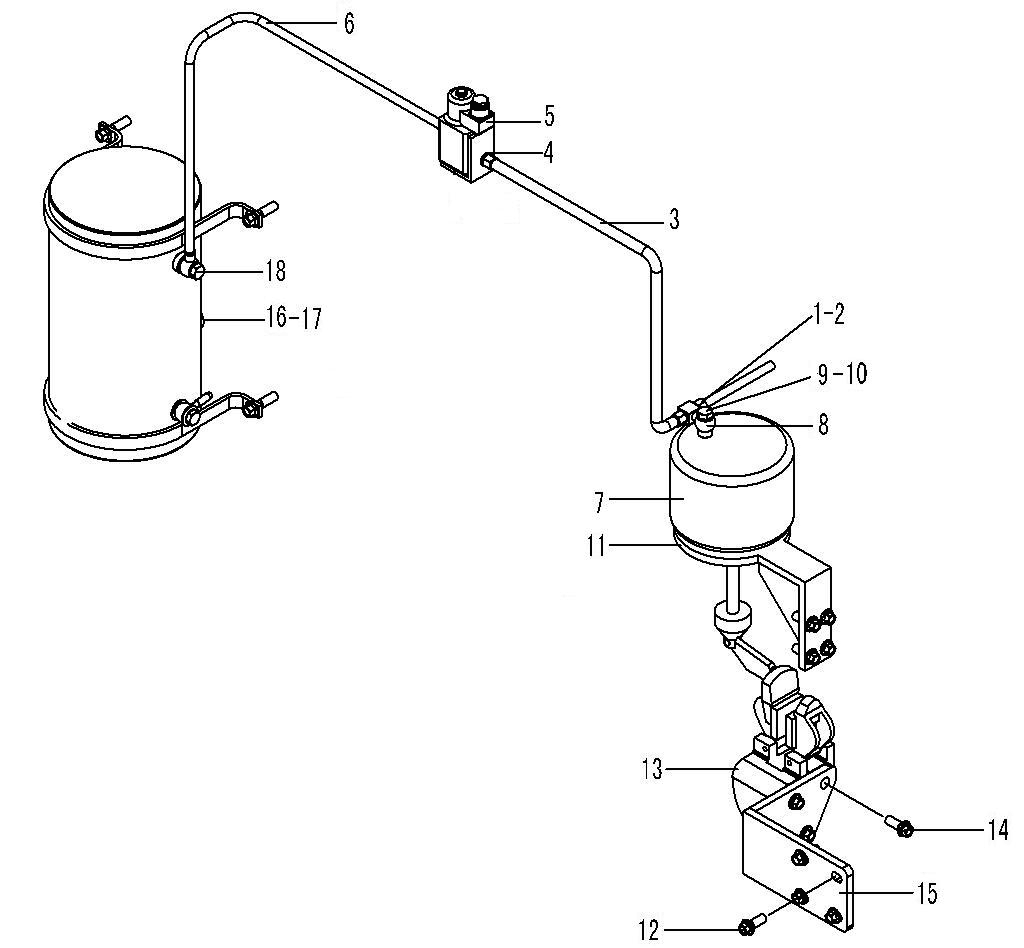

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SWITCH
Каталожный номер:4130000055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:29010000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PIPE
Каталожный номер:29230000211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CONNECTER
Каталожный номер:29230000121
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BRAKE VALVE
Каталожный номер:4120000759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PIPE
Каталожный номер:29230000131
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:AIR RESERVOIR
Каталожный номер:4120000506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:THREE-WAY PIPE
Каталожный номер:29230000151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT JB999-M14*1.5*28-35
Каталожный номер:4011000339
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:29230000031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BRACKET
Каталожный номер:29230004021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT GB16674-M12*30EpZn-8.8
Каталожный номер:4011000479
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HAND BRAKE TC5Z
Каталожный номер:4120000087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT GB16674-M16*40EpZn-8.8
Каталожный номер:4011000148
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BRACKET
Каталожный номер:29230001051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SWITCH
Каталожный номер:4120000760
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:29220009121
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:29220009111
Комплект:1
Примечание:
