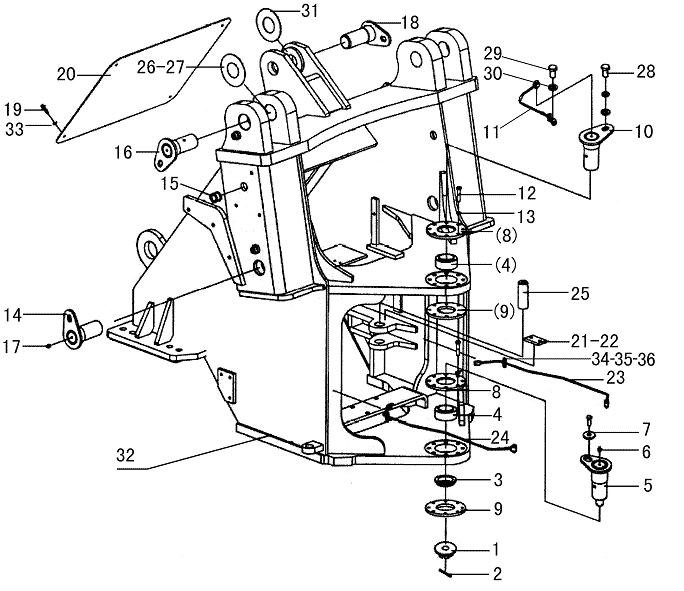

FRONT FRAME

← HAND BRAKE (371322) REAR FRAME →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SLOTTED NUT

Каталожный номер:29250001061

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPLIT PIN GB91-6.3*63EpZn-Q235A

Каталожный номер:4016000113

Комплект:1

Примечание:

№ на схеме:3

Наименование:BUSH

Каталожный номер:29250007591

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING GB9163-GE60ES-2RS

Каталожный номер:4021000042

Комплект:2

Примечание:

№ на схеме:5

Наименование:DOWN ARTICULATION PIN

Каталожный номер:29250004031

Комплект:1

Примечание:

№ на схеме:6

Наименование:TUBE ASSEMBLY

Каталожный номер:29270008001

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER LGB001-12*45*6

Каталожный номер:4040000001

Комплект:7

Примечание:

№ на схеме:8

Наименование:DISC

Каталожный номер:29250004011

Комплект:2

Примечание:

№ на схеме:9

Наименование:DISC

Каталожный номер:29250004021

Комплект:2

Примечание:

№ на схеме:10

Наименование:UP ARTICULATION PIN

Каталожный номер:29250004041

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBE

Каталожный номер:29250004091

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT GB5782-M12*55EpZn-8.8

Каталожный номер:4011000186

Комплект:16

Примечание:

№ на схеме:13

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:20

Примечание:

№ на схеме:14

Наименование:PIN LGB301-60*125*235G-40Cr

Каталожный номер:4043000205

Комплект:2

Примечание:

№ на схеме:15

Наименование:RUBBER SLEEVE

Каталожный номер:29250001351

Комплект:4

Примечание:

№ на схеме:16

Наименование:PIN LGB301-65*122*235G-40Cr

Каталожный номер:4043000204

Комплект:2

Примечание:

№ на схеме:17

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:8

Примечание:

№ на схеме:18

Наименование:PIN LGB301-60*95*170G-40Cr

Каталожный номер:4043000203

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:6

Примечание:

№ на схеме:20

Наименование:FRONT HOOD

Каталожный номер:29250004171

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:29250001111

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:29250001121

Комплект:2

Примечание:

№ на схеме:23

Наименование:OIL TUBE(RIGHT)

Каталожный номер:29250004061

Комплект:1

Примечание:

№ на схеме:24

Наименование:OIL TUBE(LEFT)

Каталожный номер:29250004071

Комплект:1

Примечание:

№ на схеме:25

Наименование:FRONT PIN OF STEERING CYLINDER

Каталожный номер:29250004081

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER LGB303-65*140* 1

Каталожный номер:4043000197

Комплект:2

Примечание:

№ на схеме:27

Наименование:WASHER LGB303-65*140*2

Каталожный номер:4043000198

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT GB5783-M12*30EpZn-8.8

Каталожный номер:4011000197

Комплект:11

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:29250000291

Комплект:3

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:29250000301

Комплект:6

Примечание:

№ на схеме:31

Наименование:SPACER LGB303-60*120*1

Каталожный номер:4043000151

Комплект:4

Примечание:

№ на схеме:32

Наименование:FRONT FRAME

Каталожный номер:29240008563

Комплект:1

Примечание:

№ на схеме:33

Наименование:WASHER GB96.1-10EpZn-300HV

Каталожный номер:4015000197

Комплект:6

Примечание:

№ на схеме:34

Наименование:SCREW GB818-M6*10EpZn-4.8

Каталожный номер:4014000024

Комплект:6

Примечание:

№ на схеме:35

Наименование:WASHER GB93-6-65Mn

Каталожный номер:4015000035

Комплект:6

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:29250000311

Комплект:3

Примечание:
