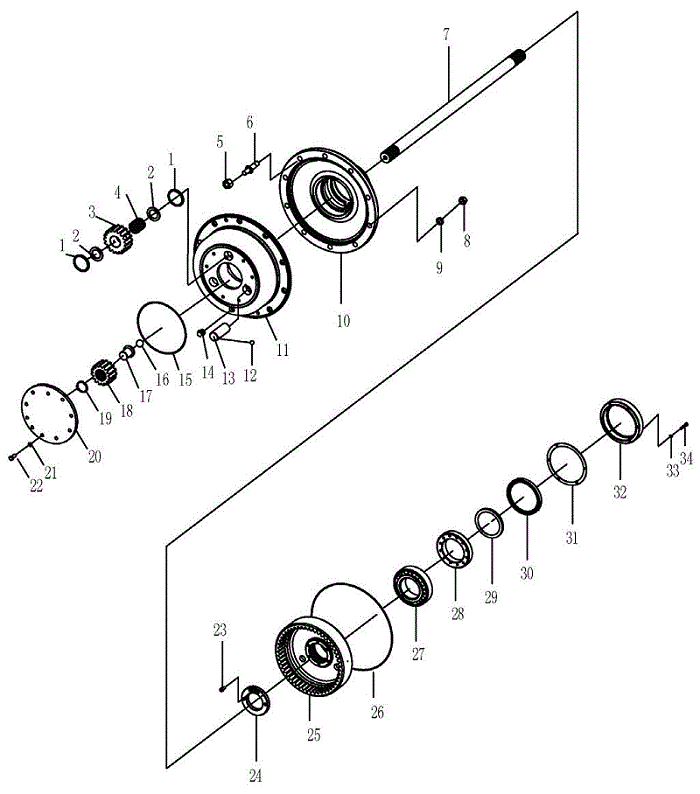

FINAL DRIVE ASSEMBLY

← REAR AXLE MAIN DRIVE ASSY HYDRAULIC CONTROL ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER

Каталожный номер:30509000521

Комплект:6

Примечание:

№ на схеме:2

Наименование:RING SNAP

Каталожный номер:30509000421

Комплект:6

Примечание:

№ на схеме:3

Наименование:PLANET GEAR

Каталожный номер:30509000411

Комплект:3

Примечание:

№ на схеме:4

Наименование:ROLLER GB309-4*38-GCr15

Каталожный номер:4090000003

Комплект:84

Примечание:

№ на схеме:5

Наименование:RIM NUT

Каталожный номер:30509000031

Комплект:10

Примечание:

№ на схеме:6

Наименование:RIM BOLT

Каталожный номер:30509000441

Комплект:10

Примечание:

№ на схеме:7

Наименование:DIFFERENTIAL AXLE

Каталожный номер:30509000501

Комплект:1

Примечание:

№ на схеме:8

Наименование:NUT GB6171-M18*1.5EpZn-8

Каталожный номер:4013000136

Комплект:10

Примечание:

№ на схеме:9

Наименование:WASHER GB93-18-65Mn

Каталожный номер:4015000029

Комплект:10

Примечание:

№ на схеме:10

Наименование:HUB WHEEL

Каталожный номер:30509000461

Комплект:1

Примечание:

№ на схеме:11

Наименование:CARRIER OF PLANT GEAR

Каталожный номер:29070007661

Комплект:1

Примечание:

№ на схеме:12

Наименование:STEEL BALL GB308-8-GCr15

Каталожный номер:4090000007

Комплект:3

Примечание:

№ на схеме:13

Наименование:PLANT GEAR SPINDLE

Каталожный номер:30509000431

Комплект:3

Примечание:

№ на схеме:14

Наименование:PLUG Q/ZB286-ZG3/4'-Q235A

Каталожный номер:4120000080

Комплект:1

Примечание:

№ на схеме:15

Наименование:O — RING

Каталожный номер:29070007681

Комплект:1

Примечание:

№ на схеме:16

Наименование:STEEL BALL

Каталожный номер:4090000006

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCK BLOCK

Каталожный номер:29070009161

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR—SUN

Каталожный номер:30509000401

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING SNAP GB894.1-50-65Mn

Каталожный номер:4015000046

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:29070007671

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:4015000025

Комплект:10

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:4011000084

Комплект:10

Примечание:

№ на схеме:23

Наименование:SCREW GB70-M8*1*20-8.8

Каталожный номер:4014000118

Комплект:1

Примечание:

№ на схеме:24

Наименование:ROUND NUT

Каталожный номер:30509000471

Комплект:1

Примечание:

№ на схеме:25

Наименование:AXLE RING GEAR

Каталожный номер:30509000371

Комплект:1

Примечание:

№ на схеме:26

Наименование:O — RING

Каталожный номер:30509000451

Комплект:1

Примечание:

№ на схеме:27

Наименование:ROLLING BEARING GB297- 32220

Каталожный номер:4021000044

Комплект:1

Примечание:

№ на схеме:28

Наименование:ROLLING BEARING GB297-32021

Каталожный номер:4021000045

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEARING COWL

Каталожный номер:30509000511

Комплект:1

Примечание:

№ на схеме:30

Наименование:FRAME OIL SEAL

Каталожный номер:4030000046

Комплект:1

Примечание:

№ на схеме:31

Наименование:BACKUP PLATE

Каталожный номер:30509000481

Комплект:1

Примечание:

№ на схеме:32

Наименование:OIL SEAL COVER

Каталожный номер:30509000491

Комплект:1

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:4015000036

Комплект:6

Примечание:

№ на схеме:34

Наименование:BOLT GB5783-M8*35EpZn-8.8

Каталожный номер:4011000195

Комплект:6

Примечание:
