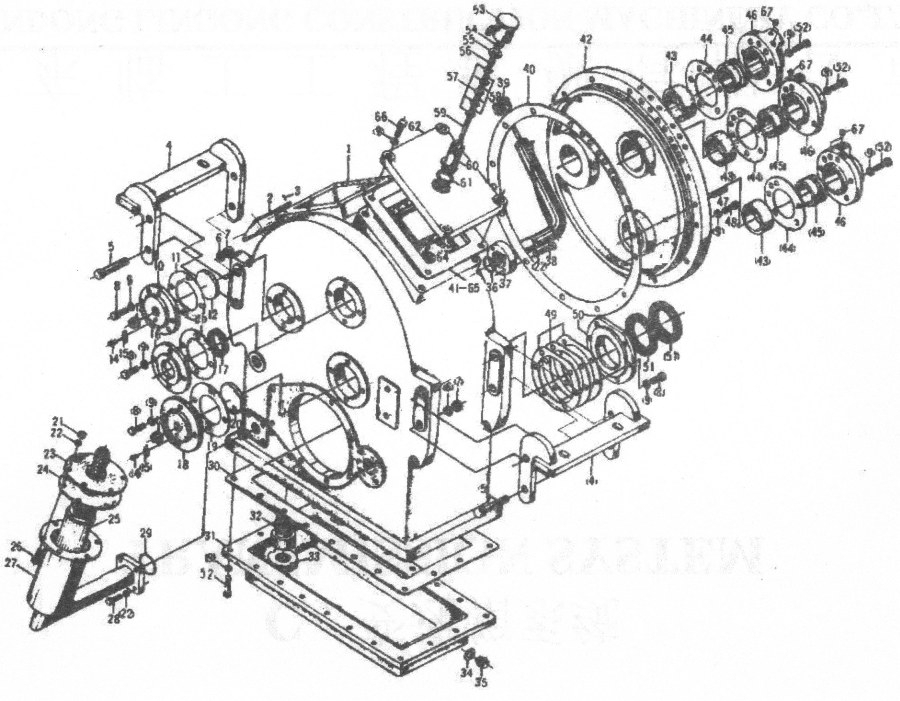

Transmission assembly (330101)

← Cleaner qf60m33g-1(371328) Input shaft assembly (330101) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing BD08-00001

Каталожный номер:4110000499227

Комплект:1

Примечание:

№ на схеме:2

Наименование:Name plate 403091

Каталожный номер:4110000038102

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rivet gb827-2*6-b12 GB827-2*6-BL2

Каталожный номер:4019000002

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bracket BD08L-03000

Каталожный номер:4110000499228

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt 5783-ml6*75epzn-8.8 5783 - M16*75EpZn-8.8

Каталожный номер:4012000041

Комплект:8

Примечание:

№ на схеме:6

Наименование:Spring washer GB93-16-65Mn

Каталожный номер:4015000098

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut GB6170-M16EpZn-8

Каталожный номер:4013000016

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bolt GB5783-M10*25EpZn-8.8

Каталожный номер:4011000082

Комплект:18

Примечание:

№ на схеме:9

Наименование:Spring washer GB93-10-65Mn

Каталожный номер:4015000025

Комплект:57

Примечание:

№ на схеме:10

Наименование:Cover plate ZL20-030003

Каталожный номер:4110000038110

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket ZL20-030002

Каталожный номер:4110000038111

Комплект:2

Примечание:

№ на схеме:12

Наименование:Adjusting washer ZL20-030005

Каталожный номер:4110000038112

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw ZL20-030006

Каталожный номер:4110000038113

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt 5783-m6*6epzn-8.8 5783-M6*6EpZn-8.8

Каталожный номер:4011000779

Комплект:2

Примечание:

№ на схеме:15

Наименование:Thrust washer ZL20-030004

Каталожный номер:4110000038115

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cover plate ZL20-030008

Каталожный номер:4110000038116

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring HG4-692-45*62*12

Каталожный номер:4030000640

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover plate ZL20-030058

Каталожный номер:4110000038118

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket ZL.20-030025A

Каталожный номер:4110000038119

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adjusting washer ZL20-030059

Каталожный номер:4110000038120

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut GB6170-M8EpZn-8

Каталожный номер:4013000033

Комплект:6

Примечание:

№ на схеме:22

Наименование:Spring washer GB93-8-65Mn

Каталожный номер:4015000036

Комплект:14

Примечание:

№ на схеме:23

Наименование:Nipple ZL20-030062-2W 1

Каталожный номер:4110000038049

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer ZL20-030062-4

Каталожный номер:4110000038124

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil filter WU-100*100-J

Каталожный номер:4110000038125

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt GB5783-M8*25EpZn-8.8

Каталожный номер:4011000106

Комплект:6

Примечание:

№ на схеме:27

Наименование:Nipple ZL20-030062-3 W1X13

Каталожный номер:4110000499223

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt 5783-М8*30Бр2п-8 8

Каталожный номер:4011000107

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-ring (50*4)Q26-01

Каталожный номер:4110000038129

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spacer ZL20-030020

Каталожный номер:4110000038130

Комплект:1

Примечание:

№ на схеме:31

Наименование:Oil sump ZL20-034001

Каталожный номер:4110000038131

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe ZL20-030007

Каталожный номер:4110000038132

Комплект:1

Примечание:

№ на схеме:33

Наименование:Magnet ZL20-030043

Каталожный номер:4110000038133

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer ZL20-034004X

Каталожный номер:4110000499225

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug ZL20-034005

Каталожный номер:4110000499226

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring GB1235-40*3.1

Каталожный номер:4030000464

Комплект:1

Примечание:

№ на схеме:37

Наименование:Fuel pipe ZL20-037000X13A

Каталожный номер:4110000038381

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt GB5783-M8*30EpZn-8.8

Каталожный номер:4011000107

Комплект:4

Примечание:

№ на схеме:39

Наименование:Cover plate ZL20-037200

Каталожный номер:4110000038139

Комплект:1

Примечание:

№ на схеме:40

Наименование:Gasket ZL20-030063

Каталожный номер:4110000038140

Комплект:1

Примечание:

№ на схеме:41

Наименование:Gasket BS428

Каталожный номер:4110000038326

Комплект:1

Примечание:

№ на схеме:42

Наименование:Cover ZL20-031000

Каталожный номер:4110000038142

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bushing ZL20-030032

Каталожный номер:4110000038143

Комплект:3

Примечание:

№ на схеме:44

Наименование:Spacer ZL20-030031

Каталожный номер:4110000038144

Комплект:3

Примечание:

№ на схеме:45

Наименование:Bushing ZL20-035002

Каталожный номер:4110000038145

Комплект:3

Примечание:

№ на схеме:46

Наименование:Bushing 2X20-035001

Каталожный номер:4110000038146

Комплект:3

Примечание:

№ на схеме:47

Наименование:Pin gb 119.2-10*40

Каталожный номер:4016000237

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw gb70-ml0*30epzn-8.8

Каталожный номер:4014000185

Комплект:13

Примечание:

№ на схеме:49

Наименование:Shim ZL20-030022

Каталожный номер:4110000038149

Комплект:1

Примечание:

№ на схеме:50

Наименование:Cover ZL20-030026

Каталожный номер:4110000038150

Комплект:1

Примечание:

№ на схеме:51

Наименование:Sealing ring HG4-692-65 *90* 12

Каталожный номер:4030000641

Комплект:2

Примечание:

№ на схеме:52

Наименование:Bolt GB5783-M10*30EpZn-8.8

Каталожный номер:4011000084

Комплект:35

Примечание:

№ на схеме:53

Наименование:Cover plate ZL20-030101A

Каталожный номер:4110000038153

Комплект:1

Примечание:

№ на схеме:54

Наименование:Nut GB39-M6EpZti-5

Каталожный номер:4013000218

Комплект:1

Примечание:

№ на схеме:55

Наименование:Plate ZL20-030103

Каталожный номер:4110000038155

Комплект:1

Примечание:

№ на схеме:56

Наименование:1 Spacer sleeve ZL20-030105A

Каталожный номер:4110000038156

Комплект:1

Примечание:

№ на схеме:57

Наименование:Spacer ZL20-030106

Каталожный номер:4110000038157

Комплект:5

Примечание:

№ на схеме:58

Наименование:Spacer sleeve ZL20-030107A

Каталожный номер:4110000038158

Комплект:4

Примечание:

№ на схеме:59

Наименование:Screw ZL20-030102

Каталожный номер:4110000038159

Комплект:1

Примечание:

№ на схеме:60

Наименование:Housing ZL20-030109B

Каталожный номер:4110000038160

Комплект:1

Примечание:

№ на схеме:61

Наименование:Gasket ZL20-03O108

Каталожный номер:4110000038161

Комплект:1

Примечание:

№ на схеме:62

Наименование:Cover plate ZL20-030039B

Каталожный номер:4110000038162

Комплект:1

Примечание:

№ на схеме:63

Наименование:Cover plate ZL20-030060

Каталожный номер:4110000038163

Комплект:1

Примечание:

№ на схеме:64

Наименование:Rivet gb867-4*18-bl2

Каталожный номер:4019000051

Комплект:4

Примечание:

№ на схеме:65

Наименование:Gasket ZL20-030O40 0.5

Каталожный номер:4110000038165

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bolt GB5783-M10*35EpZn-8.8

Каталожный номер:4011000085

Комплект:4

Примечание:

№ на схеме:67

Наименование:PLUG Q21-34 7

Каталожный номер:4110000038167

Комплект:6

Примечание:
