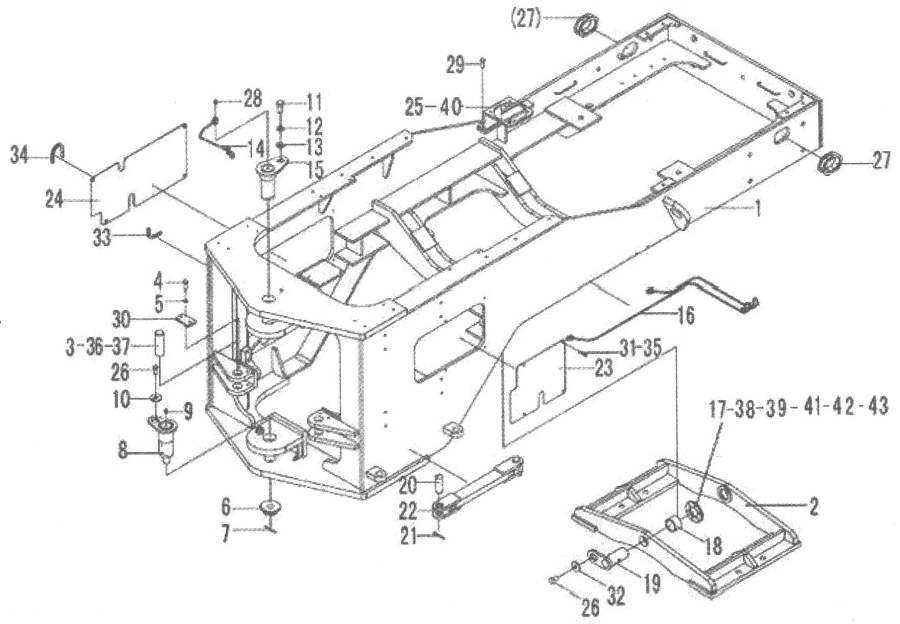

Rear frame 1

← Frame Rear frame 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear frame

Каталожный номер:29260008004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rear axle bridge

Каталожный номер:29270007841

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:29270007971

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt GB5783-M12*25EpZn-8.8

Каталожный номер:4011000197

Комплект:6

Примечание:

№ на схеме:5

Наименование:Spring washer GB93-12-65Mn

Каталожный номер:4015000026

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:29250001061

Комплект:1

Примечание:

№ на схеме:7

Наименование:Split pin GB91-6.3*63EpZn-Q235A

Каталожный номер:4016000113

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:2110900005

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lubricating pipe

Каталожный номер:29270008001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer LGB001-16

Каталожный номер:4040000002

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt GB5783-M20*35EpZn-8.8

Каталожный номер:4011000417

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring washer GB93-20-65Mn

Каталожный номер:4015000030

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer GB97.1 -20EpZn-300HV

Каталожный номер:4015000176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Lubricating pipe

Каталожный номер:2110900052

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:2110900006

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lubricating pipe

Каталожный номер:2110900007

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:29270001051

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:29270007831

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:29270008591

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clevis pin GB882-B30*80EpZn-35

Каталожный номер:4016000222

Комплект:2

Примечание:

№ на схеме:21

Наименование:Split pin GB91-6.3*50EpZn-Q235A

Каталожный номер:4016000040

Комплект:2

Примечание:

№ на схеме:22

Наименование:Transport lock

Каталожный номер:29270008891

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover plate

Каталожный номер:29270008611

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover plate

Каталожный номер:2110900524

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket

Каталожный номер:2110900225

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt GB5783-M16*25EpZn-8.8

Каталожный номер:4011000093

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber sleeve

Каталожный номер:29270009101

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lubricating nipple JB7940.1-М10*1

Каталожный номер:4030000065

Комплект:5

Примечание:

№ на схеме:29

Наименование:Bolt GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:3110900177

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt GB5783-M8*16EpZn-8.8

Каталожный номер:4011000102

Комплект:8

Примечание:

№ на схеме:32

Наименование:Washer LGB001-12

Каталожный номер:4040000001

Комплект:2

Примечание:

№ на схеме:33

Наименование:Rubber sleeve

Каталожный номер:29270007821

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rubber sleeve

Каталожный номер:29270007541

Комплект:3

Примечание:

№ на схеме:35

Наименование:Washer GB96.1 -8EpZn-300HV

Каталожный номер:4015000256

Комплект:8

Примечание:

№ на схеме:36

Наименование:Shim LGB303-40*70*1

Каталожный номер:4043000064

Комплект:4

Примечание:

№ на схеме:37

Наименование:Shim LGВЗОЗ-40*70*2

Каталожный номер:4043000325

Комплект:4

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:29270001061

Комплект:2

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:29270001071

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bracket

Каталожный номер:29040007801

Комплект:1

Примечание:

№ на схеме:41

Наименование:Shim

Каталожный номер:29270009311

Комплект:2

Примечание:

№ на схеме:42

Наименование:Shim

Каталожный номер:29270009321

Комплект:2

Примечание:

№ на схеме:43

Наименование:Shim

Каталожный номер:29270009331

Комплект:2

Примечание:
