Pneumatic air compressor assembly 340-3509000/12

Pneumatic air compressor assembly 340-3509000/12

← Flywheel housing assembly 1640h-1600000/03 Charger assembly b7641-3701000/02 →

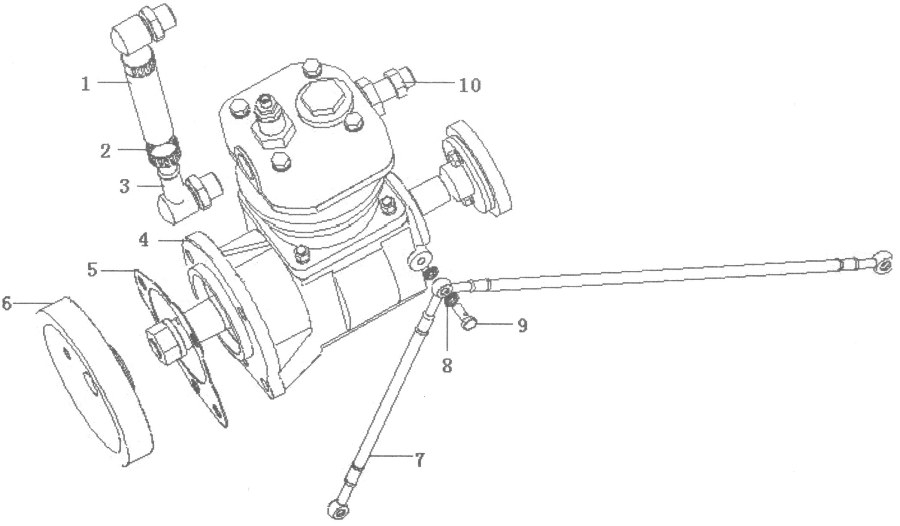

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube 6105Q-3509014
Каталожный номер:4110000561106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp 27 Q67627
Каталожный номер:4110000560333
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nipple 630-3509030
Каталожный номер:4110000561144
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Air compressor unit 630-3509100А
Каталожный номер:4110000561145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 630-1002041A
Каталожный номер:4110000561124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 6105Q-350911
Каталожный номер:4110000561104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe 330-3509020D
Каталожный номер:4110000561048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sealing ring Q/YC149-8
Каталожный номер:4110000560232
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Eye bolt 6105Q-1007073
Каталожный номер:4110000560064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nipple 641-3509001
Каталожный номер:4110000561163
Комплект:1
Примечание:
