Lift arm cylinder (371401)

Lift arm cylinder (371401)

← Dump cylinder (371368) Lifting cylinder (371368) →

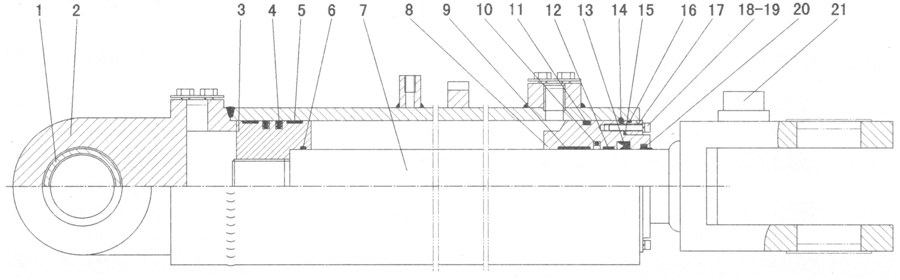

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bushing
Каталожный номер:4120000867010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cylinder bady
Каталожный номер:4120000867011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Piston
Каталожный номер:4120000867012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Piston rod
Каталожный номер:4120000867014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Guided set
Каталожный номер:4120000867018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Retaining ring Ф5
Каталожный номер:4120000867019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Retaining ring
Каталожный номер:4120000867020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw GB70.1-M6*30EpZn-10.9
Каталожный номер:4014000153
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Spring washer GB93-6-65Mn
Каталожный номер:4015000035
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Sealing ring kit
Каталожный номер:4120000867007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Retainer
Каталожный номер:4120000867021
Комплект:1
Примечание:
