Left bench group

← Engine hood assembly Right bench group →

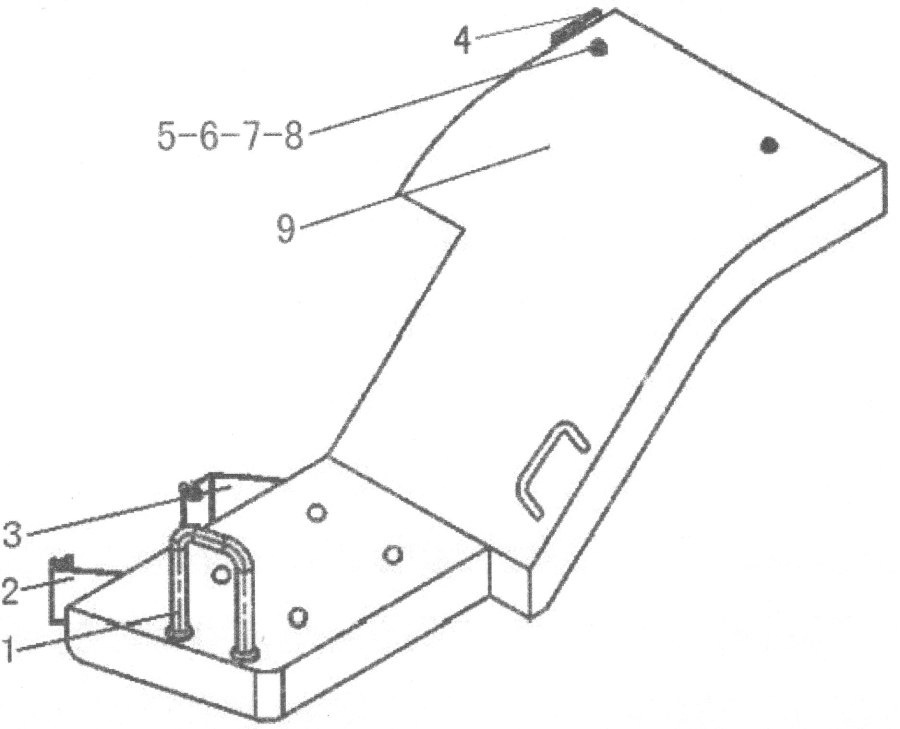

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hand rail

Каталожный номер:29340012142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:29340008331

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:29340008361

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:2120900030

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt GB16674-M12*25EpZn-8.8

Каталожный номер:4011000560

Комплект:12

Примечание:

№ на схеме:6

Наименование:Nut GB6170-M12EpZn-8

Каталожный номер:4013000011

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring washer GB93-12-65Mn

Каталожный номер:4015000026

Комплект:2

Примечание:

№ на схеме:9

Наименование:Platform

Каталожный номер:2120900939

Комплект:1

Примечание:
