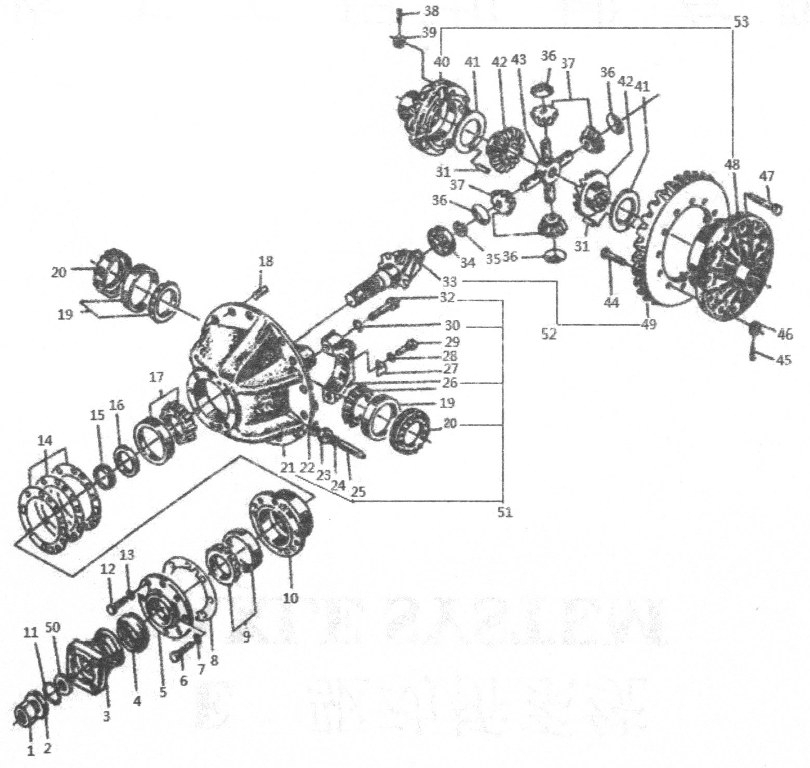

Front axle main drive assembly

← Lg933 high-low speed control system Final drive assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock nut GВ889.2-МЗЗ*1.5-8

Каталожный номер:4013000066

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:3050900007

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connecting flange

Каталожный номер:2050900011

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring HG4-692-SQ70*95*12

Каталожный номер:4030000048

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing cover

Каталожный номер:3050900009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt GB5782-M14*55EpZn-8.8

Каталожный номер:4011000067

Комплект:7

Примечание:

№ на схеме:7

Наименование:Spring washer GB93-14-65Mn

Каталожный номер:4015000027

Комплект:7

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:3050900172

Комплект:1

Примечание:

№ на схеме:9

Наименование:Roller bearing GВ297-31310

Каталожный номер:4021000028

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing bushing

Каталожный номер:3050900013

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:3050900008

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt GB5782-M 12*55EpZn-8.8

Каталожный номер:4011000186

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring washer GB93-12-65Mn

Каталожный номер:4015000026

Комплект:15

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:3050900011

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:3050900030

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:3050900012

Комплект:1

Примечание:

№ на схеме:17

Наименование:Roller bearing GB297-31311

Каталожный номер:4021000029

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin GB119.2-10u8*30

Каталожный номер:4016000124

Комплект:2

Примечание:

№ на схеме:19

Наименование:Roller bearing GB297-32215

Каталожный номер:4021000035

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:3050900019

Комплект:2

Примечание:

№ на схеме:21

Наименование:Centre housing

Каталожный номер:3050900016

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lock washer

Каталожный номер:29070000311

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut GB6173-M27*2-05

Каталожный номер:4013000052

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:29070000661

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:29070000301

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing seat

Каталожный номер:3050900023

Комплект:2

Примечание:

№ на схеме:27

Наименование:Lock washer

Каталожный номер:3050900024

Комплект:2

Примечание:

№ на схеме:28

Наименование:Spring washer GB93-10-65Mn

Каталожный номер:4015000025

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt GB5786-M 10* 1 *20EpZn-8.8

Каталожный номер:4011000597

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:29070001301

Комплект:4

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:29070000461

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:29090007971

Комплект:4

Примечание:

№ на схеме:33

Наименование:Gear

Каталожный номер:3050900055

Комплект:1

Примечание:

№ на схеме:34

Наименование:Roller bearing GB283-NUP2306

Каталожный номер:4021000026

Комплект:1

Примечание:

№ на схеме:35

Наименование:Retaining ring GB894.1-30-65Mn

Каталожный номер:4015000019

Комплект:1

Примечание:

№ на схеме:36

Наименование:Thrust washer

Каталожный номер:3050900017

Комплект:4

Примечание:

№ на схеме:37

Наименование:Differential pinion

Каталожный номер:3050900018

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:29090007961

Комплект:8

Примечание:

№ на схеме:39

Наименование:Nut GB6176-M14*1.5-10

Каталожный номер:4013000197

Комплект:8

Примечание:

№ на схеме:40

Наименование:Case

Каталожный номер:3050900020

Комплект:1

Примечание:

№ на схеме:41

Наименование:Shim

Каталожный номер:3050900022

Комплект:2

Примечание:

№ на схеме:42

Наименование:Differential side gear

Каталожный номер:3050900021

Комплект:2

Примечание:

№ на схеме:43

Наименование:Spider

Каталожный номер:3050900026

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bolt

Каталожный номер:29070010851

Комплект:12

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:29070009511

Комплект:12

Примечание:

№ на схеме:46

Наименование:Nut

Каталожный номер:4013000198

Комплект:12

Примечание:

№ на схеме:47

Наименование:Screw GB6176-M16*1.5-10

Каталожный номер:29090007951

Комплект:8

Примечание:

№ на схеме:48

Наименование:Case

Каталожный номер:3050900027

Комплект:1

Примечание:

№ на схеме:49

Наименование:Gear

Каталожный номер:3050900056

Комплект:1

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:3050900032

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bracket

Каталожный номер:7300000287

Комплект:1

Примечание:

№ на схеме:52

Наименование:Crown wheel

Каталожный номер:3050900201

Комплект:1

Примечание:

№ на схеме:53

Наименование:Differential housing

Каталожный номер:3050900199

Комплект:1

Примечание:
