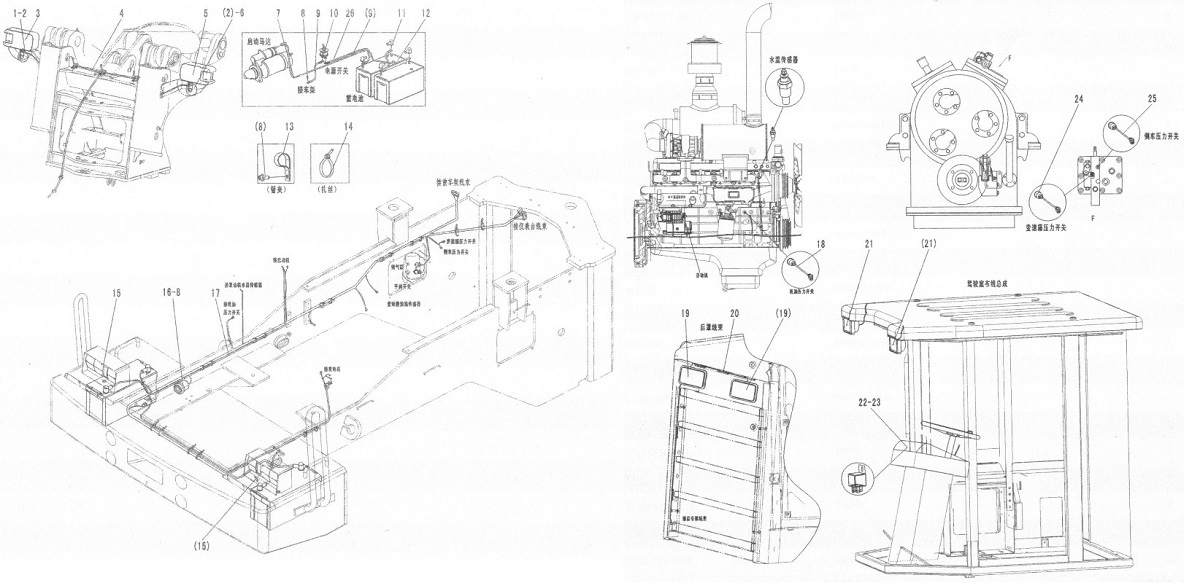

Eletricity assembly

← Electric system INSTRUMENT PANEL ZL2-203J9 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Horn DL125-100L

Каталожный номер:4130001287

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt GB16674-M6* 1 OEpZn- 8.8

Каталожный номер:4011000152

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lamp LFLD-24V

Каталожный номер:4130000204

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cable harness

Каталожный номер:29370020321

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lamp LFRD-24V

Каталожный номер:4130000205

Комплект:1

Примечание:

№ на схеме:6

Наименование:Horn DL125-100H

Каталожный номер:4130001286

Комплект:1

Примечание:

№ на схеме:7

Наименование:Battery cable P50X1600

Каталожный номер:29370016661

Комплект:1

Примечание:

№ на схеме:8

Наименование:Boit GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:6

Примечание:

№ на схеме:9

Наименование:Battery wire p50*550

Каталожный номер:29370021351

Комплект:1

Примечание:

№ на схеме:10

Наименование:Switch LJK862B

Каталожный номер:4130001422

Комплект:1

Примечание:

№ на схеме:11

Наименование:Battery cable

Каталожный номер:29370012521

Комплект:1

Примечание:

№ на схеме:12

Наименование:Wet battery 6-QW-120B

Каталожный номер:4130000057

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose clamp

Каталожный номер:29350000021

Комплект:3

Примечание:

№ на схеме:14

Наименование:Cable tie LG13-ZS4*250

Каталожный номер:4190000020

Комплект:30

Примечание:

№ на схеме:15

Наименование:Tail lamp LRHD-24V

Каталожный номер:4130001134

Комплект:2

Примечание:

№ на схеме:16

Наименование:Buzzer FM211C

Каталожный номер:4130001290

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cable harness

Каталожный номер:29370020341

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pressure switch YK208В1

Каталожный номер:4130001296

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lamp SP-1031

Каталожный номер:4130000270

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cable harness

Каталожный номер:29370020381

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lamp 148*86-H3-24V

Каталожный номер:4130001685

Комплект:2

Примечание:

№ на схеме:22

Наименование:Display panel ZL2-203J9

Каталожный номер:29370020691

Комплект:1

Примечание:

№ на схеме:23

Наименование:Starter switch JК433А

Каталожный номер:4130001339

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pressure switch YK215B1

Каталожный номер:4130001300

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pressure switch 310-LGK1

Каталожный номер:4130001294

Комплект:1

Примечание:

№ на схеме:26

Наименование:Battery cable Р50*750

Каталожный номер:29370021771

Комплект:1

Примечание:
