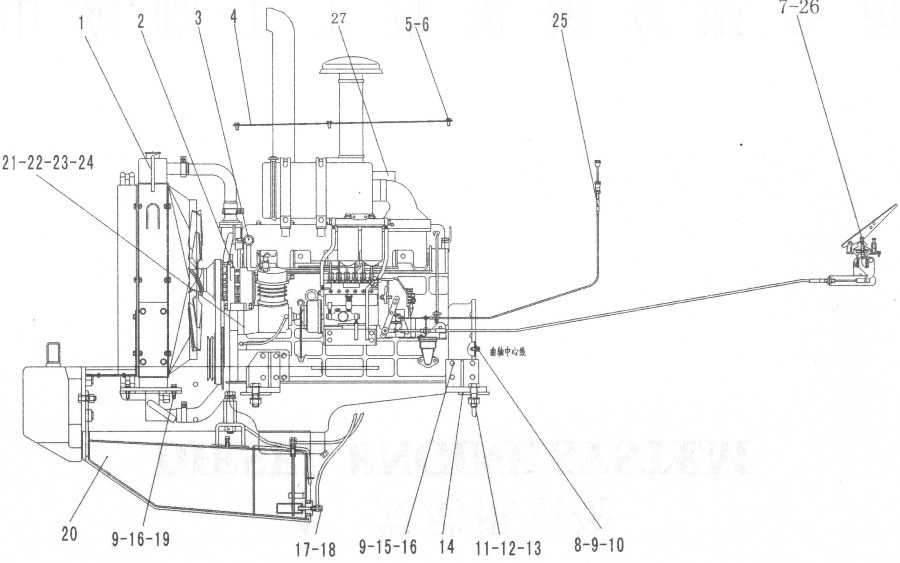

Diesel engine system

← Output axis (330101) Engine assembly 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cooling unit LY-LG933L-3

Каталожный номер:4110001510

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine YC6B125-T21(BB6GB)

Каталожный номер:4110001550

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nipple

Каталожный номер:3010900168

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover plate

Каталожный номер:29010026291

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer GB96.1-10EpZn-300HV

Каталожный номер:4015000197

Комплект:10

Примечание:

№ на схеме:6

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:10

Примечание:

№ на схеме:7

Наименование:Governor control system

Каталожный номер:2010900122

Комплект:1

Примечание:

№ на схеме:8

Наименование:Stud

Каталожный номер:29010006591

Комплект:8

Примечание:

№ на схеме:9

Наименование:Spring washer GB93-12-65Mn

Каталожный номер:4015000026

Комплект:28

Примечание:

№ на схеме:10

Наименование:Nut GB6170-M12EpZn-8

Каталожный номер:4013000011

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt GB5785-M24*2*80EpZn-8.8

Каталожный номер:4011000567

Комплект:4

Примечание:

№ на схеме:12

Наименование:Lock nut GBS89.2-M24*2EpZn-8

Каталожный номер:4013000157

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer GB97.1 -24EpZn-300HV

Каталожный номер:4015000167

Комплект:4

Примечание:

№ на схеме:14

Наименование:Spacer

Каталожный номер:3010900004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt GB5783-M12*35EpZn-8.8

Каталожный номер:4011000090

Комплект:16

Примечание:

№ на схеме:16

Наименование:WASHER GB97.1 -12EpZn-300HV

Каталожный номер:4015000168

Комплект:20

Примечание:

№ на схеме:17

Наименование:Bolt JB6013-M14*1.5EpZn-45

Каталожный номер:4011000641

Комплект:4

Примечание:

№ на схеме:18

Наименование:WASHER JB982-14

Каталожный номер:4015000121

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bolt GB5783-M12*50EpZn-8.8

Каталожный номер:4011000092

Комплект:4

Примечание:

№ на схеме:20

Наименование:Fuel tank

Каталожный номер:29020008711

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose assembly JB8406-B16*2300

Каталожный номер:4120000119

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose JB8406-Bt6*2000

Каталожный номер:4030000288

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve LG12-NFJSF

Каталожный номер:4120000067

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clamp QC390-D26

Каталожный номер:4017000024

Комплект:4

Примечание:

№ на схеме:25

Наименование:Parking control system

Каталожный номер:2010900118

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT GB6170-M8EpZn-8

Каталожный номер:4013000033

Комплект:1

Примечание:

№ на схеме:27

Наименование:Silencer 933

Каталожный номер:4110001379

Комплект:1

Примечание:
