Part 9

← Part 8 Part 10 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

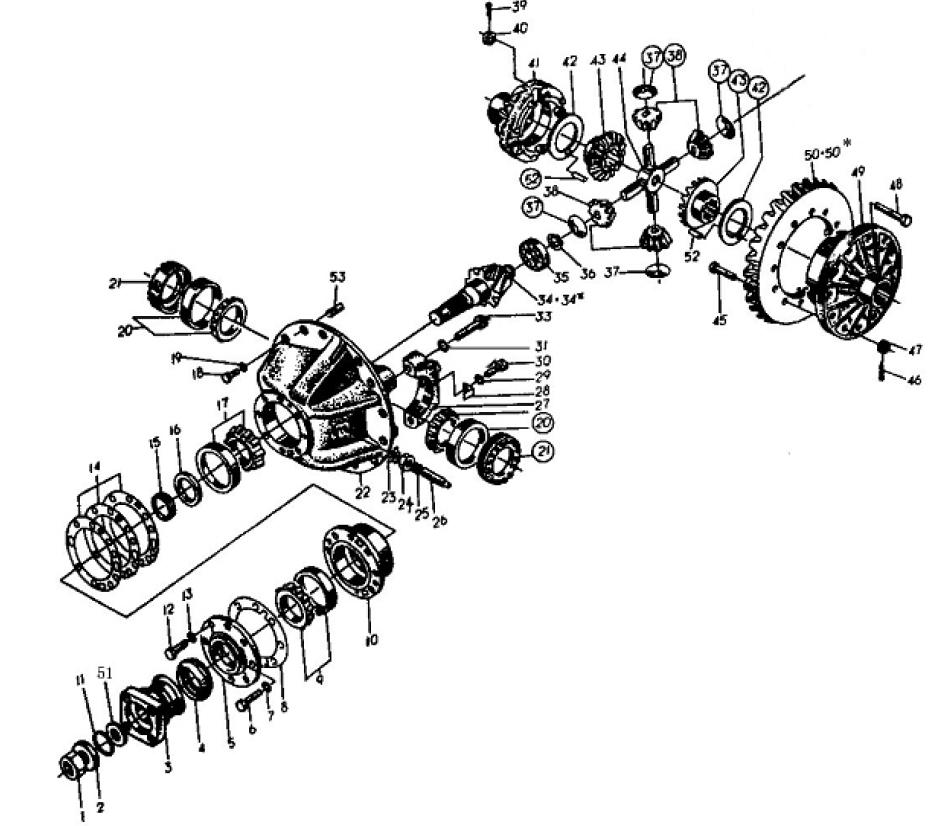

№ на схеме:1

Наименование:LOCK NUT GB889-M33*1.5-8

Каталожный номер:4013000066

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:3050900007

Комплект:1

Примечание:

№ на схеме:3

Наименование:INPUT PLANGE

Каталожный номер:2050900011

Комплект:1

Примечание:

№ на схеме:4

Наименование:SKELETON OIL SEAL HG4-692-SG70*95*12

Каталожный номер:4030000048

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEALING COVER

Каталожный номер:3050900009

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT GB5782-M14*55EpZn-8.8

Каталожный номер:4011000067

Комплект:7

Примечание:

№ на схеме:7

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:7

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:3050900172

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING GB297-31310

Каталожный номер:4021000028

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEARING SEAT

Каталожный номер:3050900013

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:3050900008

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT GB5782-M12*55EpZn-8.8

Каталожный номер:4011000186

Комплект:1

Примечание:

№ на схеме:14

Наименование:ADJUSTING SHIM

Каталожный номер:3050900011

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPACER

Каталожный номер:3050900030

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHAFT SLEEVE

Каталожный номер:3050900012

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING GB297-31311

Каталожный номер:4021000029

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT GB5786-M12*1.25*35EpZn-10.9

Каталожный номер:4011000124

Комплект:14

Примечание:

№ на схеме:19

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:14

Примечание:

№ на схеме:20

Наименование:BEARING GB297-32215

Каталожный номер:4021000035

Комплект:2

Примечание:

№ на схеме:21

Наименование:ADJUSTING NUT

Каталожный номер:3050900019

Комплект:2

Примечание:

№ на схеме:22

Наименование:CARRIER

Каталожный номер:3050900016

Комплект:1

Примечание:

№ на схеме:23

Наименование:LOCKING SHIM

Каталожный номер:29070000311

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT GB6173-M27*2-05

Каталожный номер:4013000052

Комплект:1

Примечание:

№ на схеме:25

Наименование:COPPER SLEEVE

Каталожный номер:29070000661

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:29070000651

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING SEAT

Каталожный номер:3050900023

Комплект:2

Примечание:

№ на схеме:28

Наименование:LOCKING LEAF

Каталожный номер:3050900024

Комплект:2

Примечание:

№ на схеме:29

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT GB5786-M10*1*20EpZn-8.8

Каталожный номер:4011000597

Комплект:2

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:29070001301

Комплект:4

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:29090007971

Комплект:4

Примечание:

№ на схеме:34

Наименование:SPIRAL BEVELGEAR PINION(LEFT)

Каталожный номер:3050900055

Комплект:1

Примечание:

№ на схеме:34

Наименование:SPIRAL BEVELGEAR PINION(RIGHT)

Каталожный номер:3050900015

Комплект:1

Примечание:

№ на схеме:35

Наименование:BEARING NUP GB283-NUP2306

Каталожный номер:4021000026

Комплект:1

Примечание:

№ на схеме:36

Наименование:RING SNAP GB894.1-30-65Mn

Каталожный номер:4015000019

Комплект:1

Примечание:

№ на схеме:37

Наименование:WASHER

Каталожный номер:3050900017

Комплект:4

Примечание:

№ на схеме:38

Наименование:PINION FOR DIFFERENTAL

Каталожный номер:3050900018

Комплект:4

Примечание:

№ на схеме:39

Наименование:WASHER

Каталожный номер:29090007961

Комплект:8

Примечание:

№ на схеме:40

Наименование:NUT GB6176-M14*1.5-10

Каталожный номер:4013000197

Комплект:8

Примечание:

№ на схеме:41

Наименование:LEFT CASE DIFF

Каталожный номер:3050900020

Комплект:1

Примечание:

№ на схеме:42

Наименование:WSGER THRUST

Каталожный номер:3050900022

Комплект:2

Примечание:

№ на схеме:43

Наименование:AXLE SHAFT GAER

Каталожный номер:3050900021

Комплект:2

Примечание:

№ на схеме:44

Наименование:CARDAN SHAFT

Каталожный номер:3050900026

Комплект:1

Примечание:

№ на схеме:45

Наименование:BOLT

Каталожный номер:29070009501

Комплект:12

Примечание:

№ на схеме:46

Наименование:WASHER

Каталожный номер:29070009511

Комплект:12

Примечание:

№ на схеме:47

Наименование:NUT GB6176-M16*1.5-10

Каталожный номер:4013000198

Комплект:12

Примечание:

№ на схеме:48

Наименование:BOLT

Каталожный номер:29090007951

Комплект:8

Примечание:

№ на схеме:49

Наименование:RIGHT CASE DIFF

Каталожный номер:3050900027

Комплект:1

Примечание:

№ на схеме:50

Наименование:SPIRAL BEVEL DRIVEN GEAR(RIGHT)

Каталожный номер:3050900056

Комплект:1

Примечание:

№ на схеме:50

Наименование:SPIRAL BEVEL DRIVEN GEAR(LEFT)

Каталожный номер:3050900029

Комплект:1

Примечание:

№ на схеме:51

Наименование:RING SNAP

Каталожный номер:3050900032

Комплект:1

Примечание:

№ на схеме:52

Наименование:FIXED PIN

Каталожный номер:29070000461

Комплект:1

Примечание:

№ на схеме:53

Наименование:ROUND PIN D10*30

Каталожный номер:4016000124

Комплект:2

Примечание:
