Part 7

← Part 6 Part 8 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

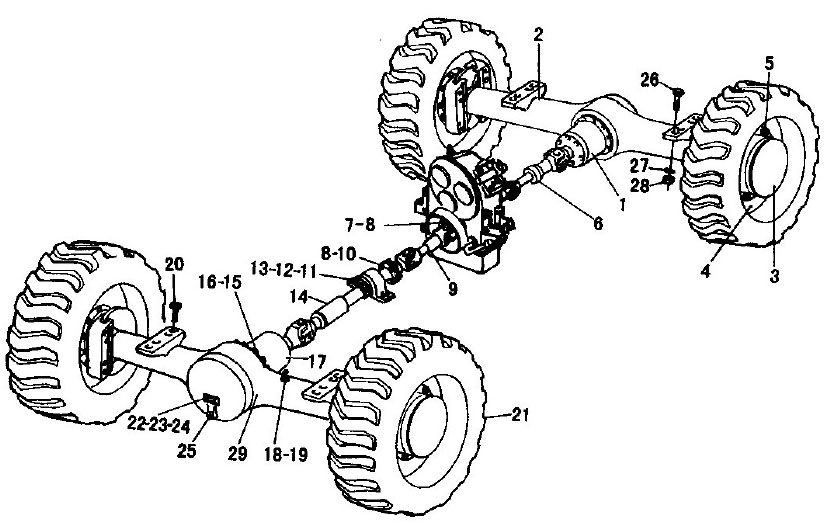

№ на схеме:1

Наименование:REAR AXLE MAIN DRIVE

Каталожный номер:2050900033

Комплект:1

Примечание:

№ на схеме:2

Наименование:REAR AXLE HOUSING

Каталожный номер:2050900069

Комплект:1

Примечание:

№ на схеме:3

Наименование:FINAL DRIVE ASSEMBLY

Каталожный номер:2050900004

Комплект:4

Примечание:

№ на схеме:4

Наименование:RIM

Каталожный номер:4190000413

Комплект:4

Примечание:

№ на схеме:5

Наименование:RIM NUT

Каталожный номер:3050900003

Комплект:40

Примечание:

№ на схеме:6

Наименование:REAR TRANSMISSION SHAFT

Каталожный номер:2050900060

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:3050900177

Комплект:4

Примечание:

№ на схеме:8

Наименование:NUT GB889.2-M14*1.5EpZn-8

Каталожный номер:4013000073

Комплект:20

Примечание:

№ на схеме:9

Наименование:MID TRANSMISSION SHAFT

Каталожный номер:2050900015

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:3050900002

Комплект:16

Примечание:

№ на схеме:11

Наименование:NUT GB5782-M12*50EpZn-8.8

Каталожный номер:4011000064

Комплект:2

Примечание:

№ на схеме:12

Наименование:NUT GB6170-M12EpZn-8

Каталожный номер:4013000011

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER GB97.1-12EpZn-300HV

Каталожный номер:4015000168

Комплект:4

Примечание:

№ на схеме:14

Наименование:FRONT TRANSMISSION SHAFT

Каталожный номер:2050900009

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:30

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:4011000124

Комплект:28

Примечание:

№ на схеме:17

Наименование:FRONT REAR AXLE MAIN DRIVE

Каталожный номер:2050900006

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT GB6173-M10*1EpZn-05

Каталожный номер:4013000078

Комплект:2

Примечание:

№ на схеме:19

Наименование:BREATHE PIPE

Каталожный номер:3050900068

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT GB5785-M24*2*100-8.8

Каталожный номер:4011000520

Комплект:8

Примечание:

№ на схеме:21

Наименование:TIRE ASS'Y GB2980-17.5-25

Каталожный номер:4110000003

Комплект:4

Примечание:

№ на схеме:22

Наименование:REAR AXLE SCUTCHEON

Каталожный номер:3050900173

Комплект:1

Примечание:

№ на схеме:23

Наименование:FRONT AXLE SCUTCHEON

Каталожный номер:3050900174

Комплект:1

Примечание:

№ на схеме:24

Наименование:RIVET GB827-3*5-BL2

Каталожный номер:4019000012

Комплект:8

Примечание:

№ на схеме:25

Наименование:PLUG Q/ZB286-ZG3/4'-Q235A

Каталожный номер:4120000080

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT GB5785-M24*2*95-8.8

Каталожный номер:4011000521

Комплект:8

Примечание:

№ на схеме:27

Наименование:NUT GB889.2-M24*2-8

Каталожный номер:4013000157

Комплект:16

Примечание:

№ на схеме:28

Наименование:WASHER GB93-24-65Mn

Каталожный номер:4015000031

Комплект:16

Примечание:

№ на схеме:29

Наименование:REAR AXLE HOUSING

Каталожный номер:2050900070

Комплект:1

Примечание:
