Part 34

Part 34

← Part 33 Part 35 →

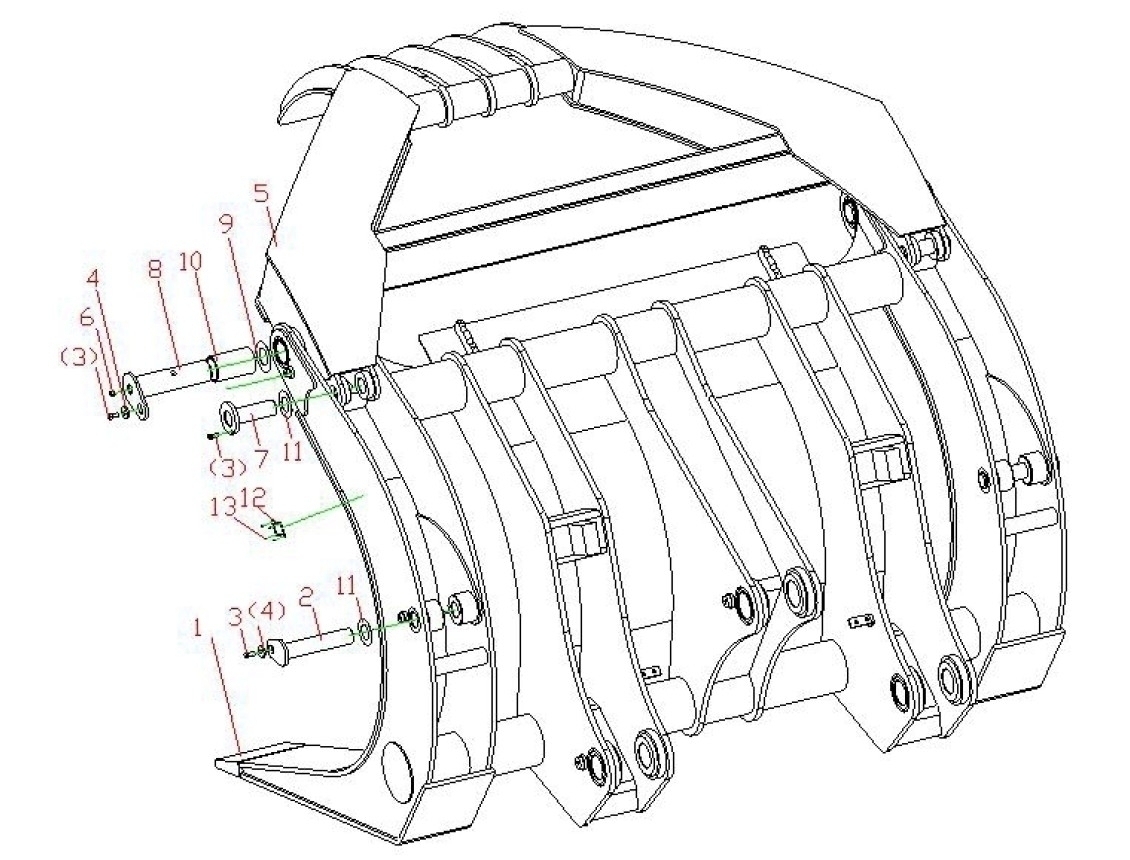

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:0
Наименование:LOG GRIPPER ASSEMBLY
Каталожный номер:29170010651
Комплект:0
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:LOWER CLAWER
Каталожный номер:29170010661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PIN LGB301-50*N*215-40Cr
Каталожный номер:4043000207
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT GB5783-M12*30EpZn-8.8
Каталожный номер:4011000089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER GB97.1-12EpZn-300HV
Каталожный номер:4015000168
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:UPPER CLAWER
Каталожный номер:29170010671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GREASE NIPPLE JB7940.1-M10*1
Каталожный номер:4030000065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PIN
Каталожный номер:29170012271
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PIN LGB301-60*115*215-40Cr
Каталожный номер:4043000168
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COPPER SPACER LGB303-60*110*1
Каталожный номер:4043000125
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BUSH LGB302-60*113A2
Каталожный номер:4043000206
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:COPPER SPACER LGB303-50*90*1
Каталожный номер:4043000032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NAMEPLATE LG933
Каталожный номер:29170032052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RIVET GB827-3*5-BL2
Каталожный номер:4019000012
Комплект:4
Примечание:
