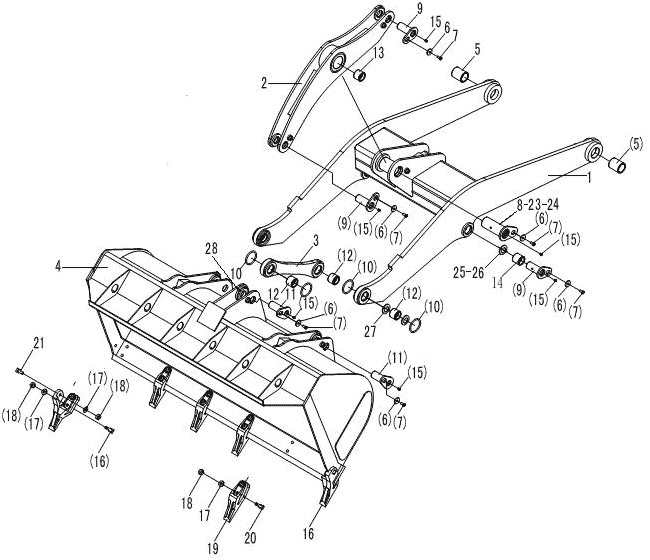

WORKING EQUIPMENT

← LIFT ARM CYLINDER STEERING PUMP ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFT ARM

Каталожный номер:29150007761

Комплект:1

Примечание:

№ на схеме:2

Наименование:ROCKER ARM

Каталожный номер:29150006531

Комплект:1

Примечание:

№ на схеме:3

Наименование:LINKAGE ROD

Каталожный номер:29150006541

Комплект:1

Примечание:

№ на схеме:4

Наименование:BUCKET

Каталожный номер:29170008612

Комплект:1

Примечание:

№ на схеме:5

Наименование:BUSH LGB302-60*90B2

Каталожный номер:4043000156

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER LGB001-12*45*6

Каталожный номер:4040000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:BOLT GB5783-M12*30EpZn-8.8

Каталожный номер:4011000197

Комплект:8

Примечание:

№ на схеме:8

Наименование:PIN LGB301-75*109*200-40Cr

Каталожный номер:4043000138

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIN LGB301-50*75*135-40Cr

Каталожный номер:4043000137

Комплект:4

Примечание:

№ на схеме:10

Наименование:O RING LGB308-88*8

Каталожный номер:4043000069

Комплект:6

Примечание:

№ на схеме:11

Наименование:PIN LGB301-50*83*150-40Cr

Каталожный номер:4043000136

Комплект:3

Примечание:

№ на схеме:12

Наименование:ttSLGB302-50*50B2

Каталожный номер:4043000132

Комплект:1

Примечание:

№ на схеме:13

Наименование:BUSH LGB302-75*110B2

Каталожный номер:4043000135

Комплект:1

Примечание:

№ на схеме:14

Наименование:BUSH LGB302-50*58B2

Каталожный номер:4043000157

Комплект:2

Примечание:

№ на схеме:15

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:8

Примечание:

№ на схеме:16

Наименование:BUCKET TEETH LGB304-A2-1

Каталожный номер:4043000179

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER GB1230-16EpZn-45

Каталожный номер:4015000001

Комплект:14

Примечание:

№ на схеме:18

Наименование:NUT GB6170-M16EpZn-8

Каталожный номер:4013000016

Комплект:14

Примечание:

№ на схеме:19

Наименование:BUCKET TEETH LGB304-A1-1

Каталожный номер:4043000108

Комплект:4

Примечание:

№ на схеме:20

Наименование:BOLT LGB002-M16*70

Каталожный номер:4040000007

Комплект:12

Примечание:

№ на схеме:21

Наименование:BOLT LGB002-M16*40

Каталожный номер:4040000009

Комплект:2

Примечание:

№ на схеме:22

Наименование:BUCKET TEETH LGB304-A3-1

Каталожный номер:4043000180

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPACER LGB303-50*90*1

Каталожный номер:4043000032

Комплект:4

Примечание:

№ на схеме:24

Наименование:SPACER LGB303-50*90*2

Каталожный номер:4043000330

Комплект:2

Примечание:

№ на схеме:25

Наименование:SPACER LGB303-75*130*1

Каталожный номер:4043000331

Комплект:2

Примечание:

№ на схеме:26

Наименование:SPACER LGB303-75*130*2

Каталожный номер:4043000332

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPACER LGB303-50*100*1

Каталожный номер:4043000067

Комплект:4

Примечание:

№ на схеме:28

Наименование:SPACER LGB303-50*100*2

Каталожный номер:4043000333

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:29170018201

Комплект:1

Примечание:

№ на схеме:30

Наименование:BUCKET ASSEMBLY

Каталожный номер:29170013191

Комплект:1

Примечание:
