STEERING UNIT ASSEMBLY

STEERING UNIT ASSEMBLY

← STEERING PUMP ASSEMBLY STEERING CYLINDER ASSEMBLY →

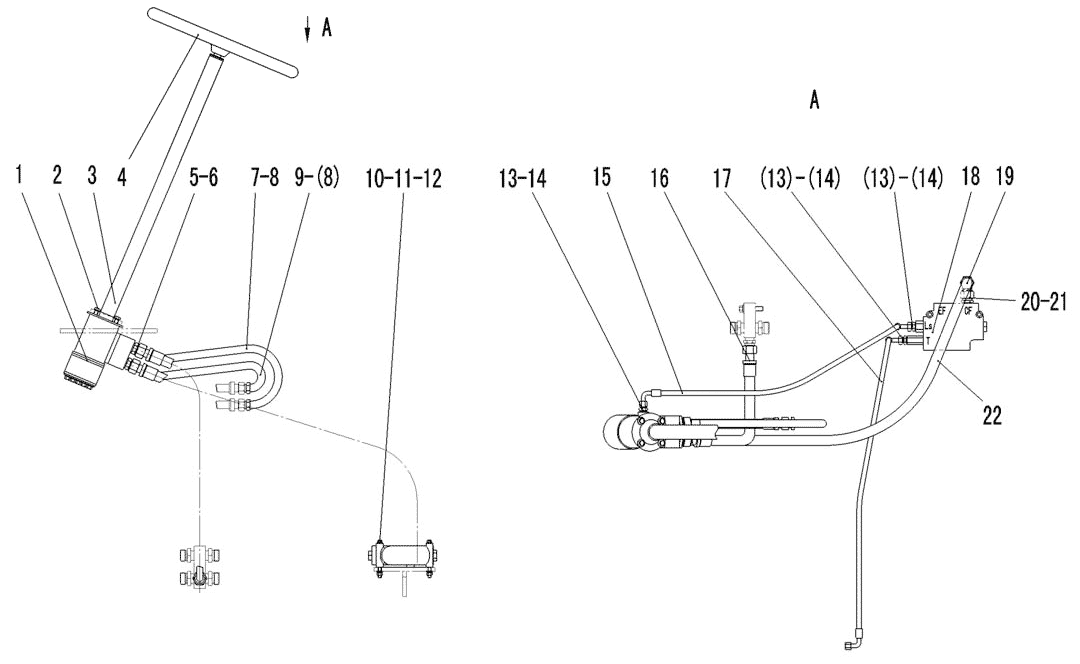

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:STEERING DEVICE BZZ5-320
Каталожный номер:4120001147
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT GB16674-M10*25EpZn-8.8
Каталожный номер:4011000474
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:STEERING POLE LG20-ZXZ-04
Каталожный номер:4120001546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:STEERING WHEEL LG20-FXP-01
Каталожный номер:4120001548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:JOINT LGB120-02620
Каталожный номер:4041000564
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING LGB168-11724
Каталожный номер:4041000783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:OIL OUTLET TUBE OF STEERING GEAR(A)
Каталожный номер:29200004021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RINGGB3452.1-15.0*1.80G
Каталожный номер:4030000501
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:OUTLET TUBE FROM STEERING DEVICE(B)
Каталожный номер:29200004031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT GB16674-M8*90EpZn-8.8
Каталожный номер:4011000493
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:NUT GB6170-M8EpZn-8
Каталожный номер:4013000033
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER GB97.1-8EpZn-300HV
Каталожный номер:4015000072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:JOINT LGB120-01412
Каталожный номер:4041000131
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING LGB168-10924
Каталожный номер:4041000784
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FEED BACK OIL PIPE OF PRIORITY VALVE
Каталожный номер:29200007841
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIPE LGB164-010085
Каталожный номер:4041000677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:OIL RETURN PIPE OF PRIORITY VALVE
Каталожный номер:29200006531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:PRIORITY VALVE VLE-150
Каталожный номер:4120000709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:RIGHE-ANGLE CONNECTOR
Каталожный номер:29200007931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:JOINT LGB120-02622
Каталожный номер:4041000187
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-RING LGB168-11924
Каталожный номер:4041000771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:TUBE LGB127-010110
Каталожный номер:4041000590
Комплект:1
Примечание:
